电阻检测电路解析

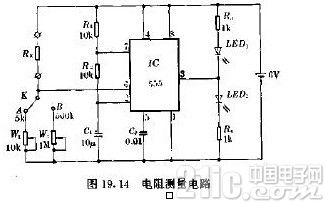

图19.14是测量电阻RX的电路。当改变W1或W2是555第6脚的电压等于或高于电源电压6V的三分之二时，C1不断进行充电、放电，C1上的电压在电源电压6V的三分之一上下波动，形成震荡，LED1和LED2将交替闪光。当555的第6脚的电压低于6V的三分之二时，C1将不会放电，只有充电，C1上电压将充至6V,555输出总是高电平，因此LED1熄灭，LED2常亮。根据上述工作原理，就可用于测量RX.

开关K选择量程，K接通A时量程为5kΩ，K接通B时量程为500kΩ。被测电阻实际上是W1或W2阻值的一半。按这个量程来刻度W1与W2,则W1、W2的指示值(即实际阻值的二分之一)就是RX值。

测量方法是：连接好被测电阻器，选好量程，调节W1或W2,观察LED1与LED2发光状况，使两个发光二极管从交替闪光发亮(闪烁频率较高故难觉察闪动)刚变成LED1熄灭，LED2发光，这时W1或W2的指示值就是被测电阻器RX的阻值。
