基于电磁感应的非接触供电技术

概述：

LED照明产业发展迅猛，相关的LED照明技术也在逐步完善。照明设备的非接触供电技术备受业界关注，原因就在于近距离非接触供电技术能够广泛的应用于各个行业，具有良好的发展前景。本文就来探讨关于照明设备的非接触供电技术。

非接触供电技术

非接触供电技术的特点是供电端与用电端无需任何物理上的连接，就可以把电能传输给用电端。利用电磁波进行毫米到厘米级范围的近距离非接触供电系统已经得到 应用。如电动车辆、深水作业、机器人、矿山机械、电动牙刷、手机和笔记本等移动设备，甚至在植入人体的电子医疗器件也采用了这一技术供电、充电。因此，近 距离非接触供电技术有着广泛的应用前景。

基于电磁感应原理的非接触供电技术，综合利用电力电子技术、磁场耦合技术、大功率高频变换技术，借助现代控制理论和方法，实现了传输电能系统和用电设备的 隔离，使两者之间没有电的直接接触，很好地满足了特种应用场合的需要，提高了电能传输的安全性和可靠性。因此，非接触供电技术是一种安全、可靠、灵活的电 能接入新技术。

1 基本原理

非接触供电系统包括电能发送单元和电能接收单元两部分。电能发送单元主要由交直流电源电路、功率放大输出电路、驱动电路、振荡电路、基准电压电路、控制保 护电路以及发射线圈L1(变压器初级)组成;电能接收单元主要包括接收线圈L2(变压器次级)、高频整流滤波电路和负载组成(如图1所示)。

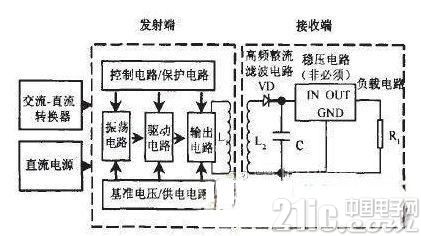

图1 非接触供电系统结构图

非接触供电系统工作时输人端将交流市电经全桥整流电路变换成直流电，或用直流电端直接为系统供电，直流电通过振荡电路逆变转换成高频交流电经功率放大输出 电路放大供给发射线圈L1.通过发射线圈L1与接收线圈L2耦合电能，接收线圈L2输出的电流经高频整流滤波电路变换成直流电提供给负载。
