单片机语音电路的设计

摘要：

以单片机作为核 心的小型控制系统及仪器仪表,可用资源很有限,如有一个良好的人机界面,对操作和使用都是至关重要的.但目前的单片机系统人机接口功能多局限于数字显示、灯光、音乐报警,很少具备语音输出功能。由于语音输出在操作、说明、诊断和 报警等方面具有独特的作用,特别是与显示器配合可达到重视。近几年,随着语音处理技术的发展,一些大规模语音集成电路相继问世,P C专用的汉语语音卡也已问世,它们大多具有较好的输出效果,但成本较高,不大适合于性能价格比很高的单片机系统。参考文献中提供了一种语音合成 技术,使用一位A /D 进行过零检测,仅采集语音的频率信息,大大简化了语音发生电路.这种方法在单片机系统中具有实用价值,但其实现方法是用单片机进行语音数据压缩、存贮和释放,完全占用机时,对于实时运行的单片机系统不太实用。考虑到大容量R OM 芯片价格并不高,以大的存贮空间换取少的机时占用,可提高性价比。因此,本文介绍一种“中断式”单片机 系统语音发生电路,它具有易实现、占用机时少等特点。

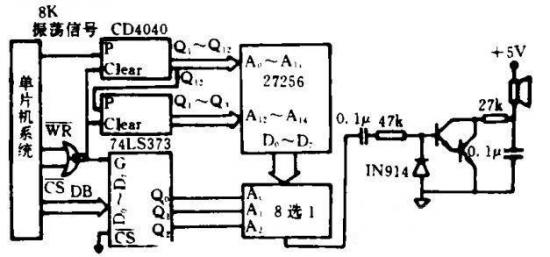

语音生成电路：
