驱动LED的典型应用电路图

Linear Technology公司提供的双通道升压LT3486，可以以恒定电流驱动16只白光LED(每通道8只串行LED)，它除了可提供PWM调光外，亦可保持LED的固定发光颜色。它适合便携式电子设备与汽车的显示屏幕背光等应用场合。

LT3486通过控制PWMェ作周期来进行调光，以达到1000:1的调光范围。它利用电流模式及固定频率来保持均匀的LED亮度。LT3486的两个独立变换器，能以2.5～24V的输入电压驱动不对称的LED字符阵，效率可达85%。

变换器的切换频率可以利用一个单一电阻在200kHz及2MHz间进行设定。变换器还具有内部软激活、浪涌电流限制及LED开路等保护功能。LT3486EDHC采用的是DEN-16封装技术，LT3486EFE则采用了TSSOP-16E封装。LT3486EDHC驱动LED的典型应用电路如图所示。

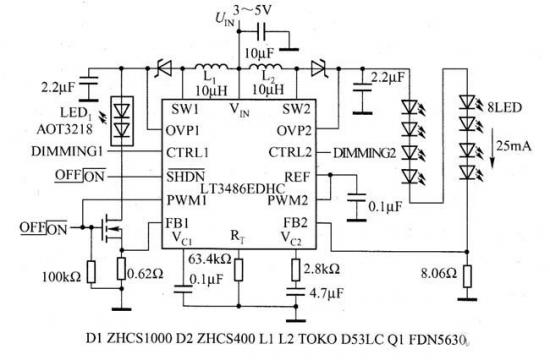

图 LT3486EDHC驱动LED的典型应用电路
