白光LED驱动器电路图

白光LED与CCFL和EL背光照明器件相比，具有更长的寿命和更低的功耗。大多数LED厂商都表示其产品在标称工作条件下具有10万小时的使用寿命，电源输入到光输出的效率可高于80%。自从1993年首次发布波长为470nm蓝光LED以来，从紫外光到黄光的不同颜色LED得到了广泛应用。白光LED的波长为430～700nm，一般的白光LED具有15～20mA的标称驱动电流，其典型正向压降为2.7～4.0V。由于对于大多数照明系统来说，都需要一个LED阵列来提供所需光强，因此在任何驱动器的设计中都必须考虑LED亮度的准确性和匹配问题。

与此同时，在过去的一段时间里，小型彩色有源矩阵TFT液晶显示器(LCD)在移动电话中的使用量一直在增加。这些LCD是用来显示各种文本数据，以及图像和照片的。它们需要小型紧凑和高效的解决方案来驱动为其提供背光照明的白光LED。迄今为止，这些需求相互之间一直有些矛盾，不过，最近出现的一些产品使设计有了高性能背光照明技术的选择。白光LED驱动电源的两种最佳的解决方案是采用低噪声无电感器DC/DC变换器或采用升压型DC/DC变换器。这两种方案之间的主要区别在于是否需要电感器及LED是串联还是并联。LED背光驱动器的最佳结构取决于每个应用的具体需求和限制条件。

因为很多移动电话都处于“空间受限环境”，那么电荷泵就成为这类“空间受限环境”电子设备供电的极佳选择，电荷泵还具有低的高度、小的占PCB板面积、高转换效率及低的成本等优点。不过一般的电荷泵IC可能有噪声，而且效率也不高。例如，门控振荡器电荷泵设计简单，实现成本低，但是在输人端和输出端都会产生几乎不可能滤掉的低频噪声。在电源输入端产生的噪声会干扰射频(RF)电路的发送和接收;在输出端的噪声会耦合进对噪声敏感的电路，甚至产生听得见的噪声。为了解决这些噪声问题，在设计电路时需增加滤波电路。凌特公司的LTC3206采用了一种改进的电荷泵解决方案，其具有高效率、低噪声的优点，以及升压和直接连接两种工作模式。配置成驱动4个显示屏的LTC3206应用电路如图所示。

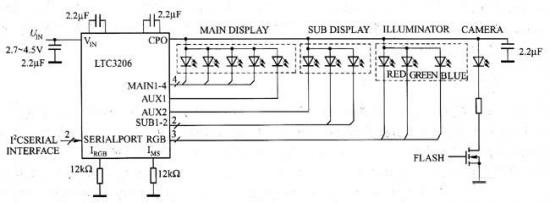

图 配置成驱动4个显示屏的LTC3206应用电路
