询问 AIMAX684电荷泵驱动白光LED电路如图所示。MAX684电荷泵工作在2.7～4.21/输入电压范围内时，可产生5V/50mA(max)输出，而且只需外加1个电阻与3个电容，完全不需电感器。如果实际应用中需要超过3个白光LED时，可以采用MAX683与MAX682，它们可分别提供100mA与250mA的输出电流i其中MAX682可以驱动高达16个并联的白光LED。
要控制白光LED的亮度，可以在SHDN引脚加上一个频率范围为200～300Hz的PWM信号。选择完MAX*的切换频率后，可按下式计算出外加电阻REXT的值。

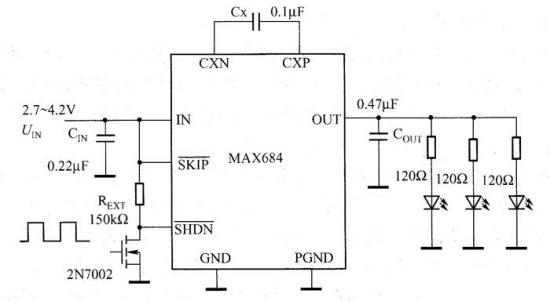

图 MAX684电荷泵驱动白光LED电路
