MAX1577V／MAX1577Z驱动白光LED电路图

MAX1577/MAX1577Z电荷泵适用于驱动大功率白光LED，如相机闪光灯，其调节电流最大为1.2A(确保800mA)。即使电池输入电压很低，其极低的开环阻抗仍可以保证很高的闪光亮度。其自适应1倍压模式、2倍压模式的工作方式在闪光模式或背光时可提供很高的效率(最大92%)。由于其采用了高速(1MHz)开关，故可使用小型外部组件。

MAX1577Y/MAX1577Z采用外部电阻设置满量程白光LED电流，两个使能输入(EN1和EN2)可提供简单的开/关控制及白光LED满量程电流的20%外部电阻上的电压小于24mV时，输出电压将被调节。MAX1577Z具有固定的5.1V输出电压，而MAX1577Y对于背光、键盘和RGB应用，可分别提供用于逻辑控制的3.4V、4.6V或5.1V输出电压。

(1)MAX1577Y/MAX1577Z的技术特性

MAX1577Y/MAX1577Z的主要技术特性如下。

①最大1.2A的输出驱动能力(确保800mA)。

②闪光模式下，最大(η=PLED/PBAT)效率为92%。

③灵活的亮度控制。

④两位逻辑可实现100%、33%、20%的亮度控制和关断控制。

⑤20%～100%的PWM控制。

⑥3%的电流调节，以适应线缆和温度的变化。

⑦闪光灯和背光的电压或电流调节(NIAXISTTY)。

⑧闪光灯的电流调节(MAX1577Z)。

⑨低波纹和EMI。

⑩2.7～5.5V的输入电压范围。

④有软启动功能，以限制浪涌电流。

②输出电压调节模式。

⑩热关断保护。

(11)均采用8引脚、3mm×3mm TDFN封装(最大高度为0.8mm)。

(2)典型应用电路

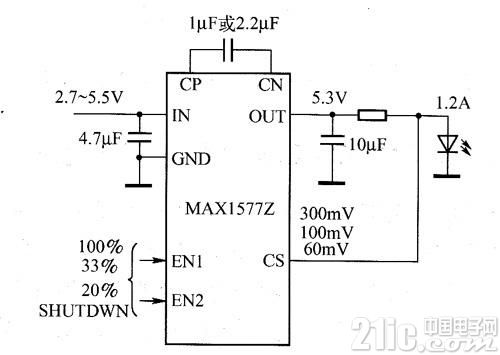

MAX1577Z电荷泵驱动白光LED电路如图所示。



图 MAX1577Z电荷泵驱动白光LED电路
