低电压光控LED闪光灯电路

一般的LED发光二极管都需要1.5V以上电压才能发光，红色LED要1.8V 绿色要2.2V以上才能发光，本电路采用正反馈振荡器来实现闪光亮.





三极管信号瞬时极性分析法：

1)用" + "标注在三极管基极上表示电压增大。

2)分析基极信号电压增大时，基极电流增大还是减少

NPN型：基极电压增大，基极电流增大

PNP型：基极电压增大，基极电流减少

3) 沿放大器信号传输线路分析各点信号电压相位是增大还是减少，并标注 " + "," - "

4)分析输出端反馈信号加入输入端后，对输入信号影响.

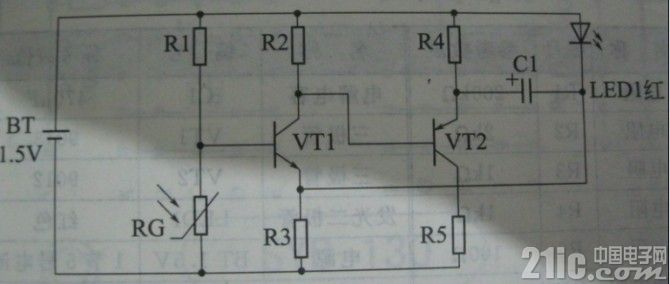

电 路原理： 图中VT1,VT2组成互补型超低频振荡器，振荡依靠电容C1正反馈完成,当光线亮时，光敏电阻阻值变小，VT1基极电位降低，VT1截止，振荡器停止工 作,发光管不工作,当在夜间没光线暗时，光敏电阻阻值变大，VT1基极电压增大，导通，振荡器开始振荡.VT2此时就处于导通和截止交替状态,当VT2截 止时,电源通过R4,R3向C1充电，其获得：左正右负电压，其电压接近电源电压1.5V , 当VT2导通时，电容C1通过VT2的发射极，集电极间和电源叠加向LED放电，此时LED获得接近3V电压而发光，VT2导通和截止的交替就是LED闪 闪发光..
