大电流高效开关稳压源电路图

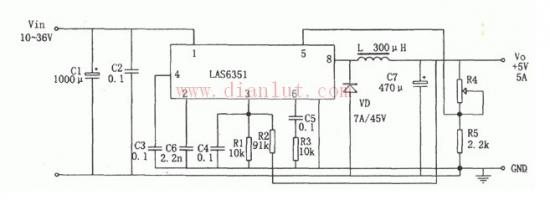

工作原理：L66351是一种具有较完备功能的大电流可调脉冲宽度开关式集成稳压器。它能在承受3~8A连续负载电流的情况下输出2.5~50V范围的电压;芯片内设有软启动、过载过压保护过热关闭保护电路;效率高达90%;由于开关频率高达200kHz,因此降低了外部输出LC滤波器的成本。用它可以直接组装15W、25W、40W可调式或固定式开关稳压电源。图所示电路是一个+5V、5A开关稳压电源。

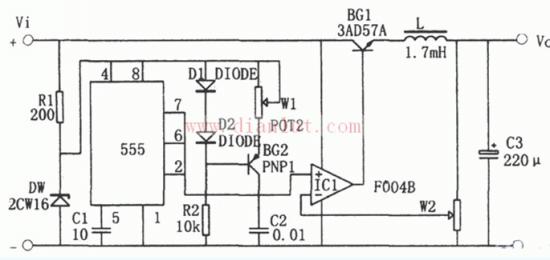

该电路中，采用晶体管BG1作为开关调整管;运算放大器IC1构成比较放大器;555时基电路接成无稳态多谐振荡器。这个振荡器在C1上产生锯齿波电压(Vmin=1∕3Vz，Vmax=23Vz)送至比较器IC1的同相输入端，取样电压送至比较器的反相输入端。IC1输出矩形波形的占空比由取样电压控制，在输出电压为一稳定值时，当取样电压为1∕3Vz和2∕3Vz之间某一值。由于某种原因使输出电压上升时，取样电压随之上升，使IC1输出矩形波占空比减小，导通时间减短，输出电压下降，从而达到稳定输出电压的目的。当调整W，就可控制输出电压的大小。如图所示为用555构成的升压型开关稳压电源电路。
