蓄电池充满自停电路的设计



本文介绍一款采用NE555芯片制作的蓄电池充满自停电路，其电路简单，不需复杂的调试。该电路带有充电指示灯，在给蓄电池充电时，LED指示蓄电池处于充电状态，当蓄电池充满电时，LED指示灯熄灭，同时切断充电回路，防止过充电损坏蓄电池。

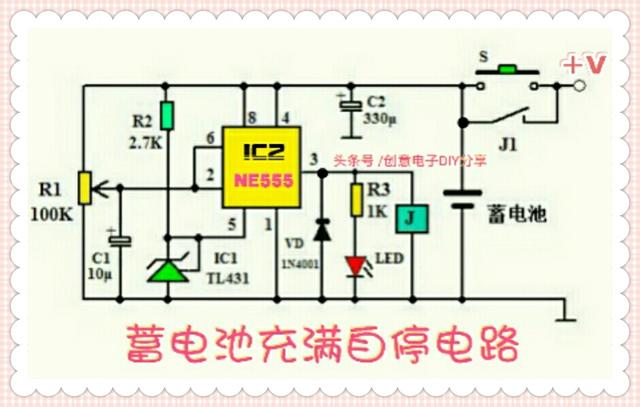

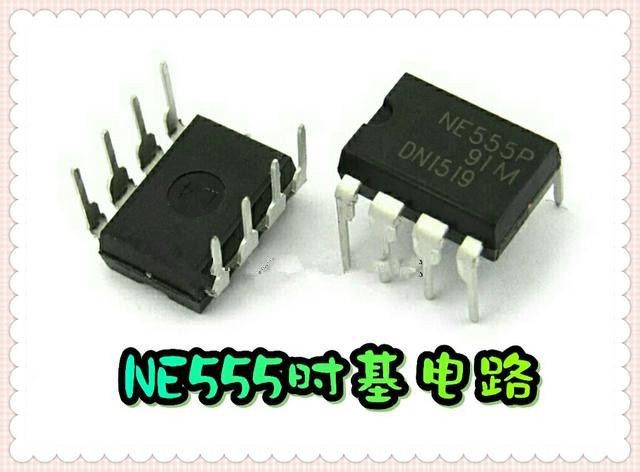

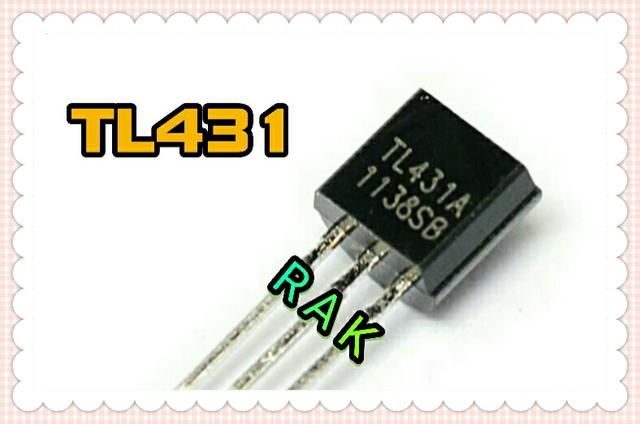

上图中NE555及其外围元件接成一个施密特触发器，用于对蓄电池的充电电压进行检测。NE555芯片的一般应用电路中，其⑤脚都是通过一个0.01μF的小电容接地，本电路中，NE555的⑤脚接精密基准电压源TL431产生的2.5V基准电压，这样可以提高充电电压的检测精度。





电路中，NE555的②⑥脚直接相连接成一个施密特触发器，其上限阈值电压为2.5V(即TL431的稳定电压)，下限阈值电压为1.25V，回差电压亦为1.25V。

图中的S为大电流的微动开关。按下S，整个电路得电工作，由于刚接通电源时，C1两端电压为0，故NE555的②⑥脚为低电平，其输出端③脚输出为高电平，继电器J得电工作，其常开触点闭合，蓄电池开始充电(图中的+V为充电器的输出电压)。LED为充电指示灯，在蓄电池充电期间，LED一直点亮。当蓄电池充满电时，NE555的②⑥脚电压>2.5V，此时NE555的③脚输出为低电平，继电器失电停止工作，蓄电池停止充电，同时LED熄灭。蓄电池的充满电压可由电阻R1调整，改变其阻值即可使电路在所需的电压下自动停止充电。

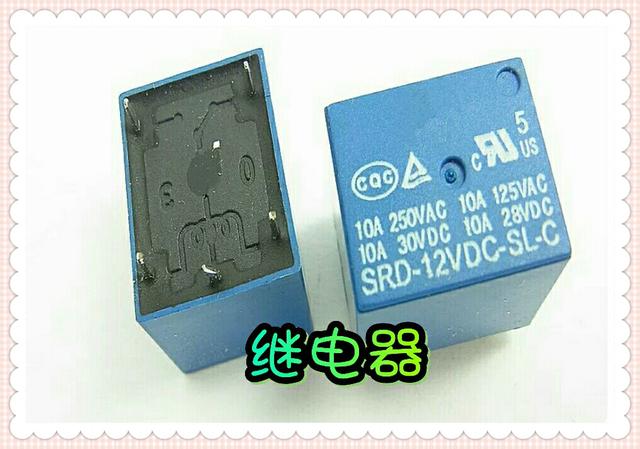

电子电路DIY——用NE555芯片制作的蓄电池充满自停电路 继电器的外形。





由于双极型NE555芯片的工作电压范围为4.5～15V，故本电路适合给6V或12V的蓄电池充电，若用于给24V的蓄电池充电，可以用7812给NE555电路供电。
