有关电路设计常用分析方法

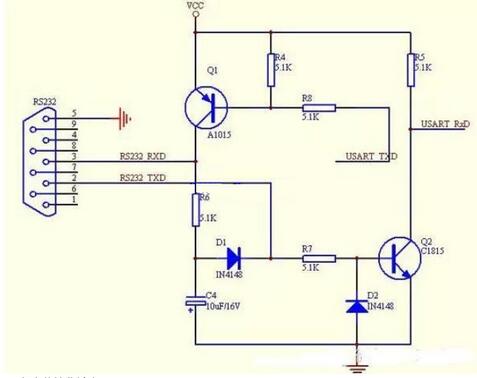

 1：直流等效电路分析法

在分析电路原理时，要搞清楚电路中的直流通路和交流通路。直流通路是指在没有输入信号时，各半导体三极管、集成电路的静态偏置，也就是它们的静态工作点。交流电路是指交流信号传送的途径，即交流信号的来龙去脉。

在实际电路中，交流电路与直流电路共存于同一电路中，它们既相互联系，又互相区别。

直流等效分析法，就是对被分析的电路的直流系统进行单独分析的一种方法，在进行直流等效分析时，完全不考虑电路对输入交流信号的处理功能，只考虑由电源直流电压直接引起的静态直流电流、电压以及它们之间的相互关系。

直流等效分析时，首先应绘出直流等效电路图。绘制直流等效电路图时应遵循以下原则：电容器一律按开路处理，能忽略直流电阻的电感器应视为短路，不能忽略电阻成分的电感器可等效为电阻。取降压退耦后的电压作为等效电路的供电电压;把反偏状态的半导体二极管视为开路。

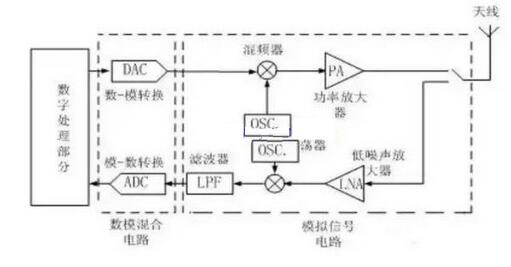

2：交流等效电路分析法

交流等效电路分析法，就是把电路中的交流系统从电路分分离出来，进行单独分析的一种方法 。

交流等效分析时，首先应绘出交流等效电路图。绘制交流等效电路图应遵循以下原则：把电源视为短路，把交流旁路的电容器一律看面短路把隔直耦合器一律看成短路。

3：时间常数分析法

时间常数分析法主要用来分析R,L,C和半导体二极管组成电路的性质，时间常数是反映储能元件上能量积累快慢的一个参数，如果时间常数不同，尽管电路的形式及接法相似，但在电路中所起的作用是不同的。常见的有耦合电路，微分电路，积分电路，钳位电路和峰值检波电路等。

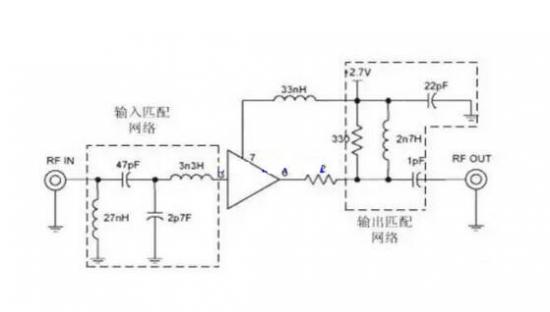

4：频率特性分析法

频率特性分析法主要用来分析电路本身具有的频率是否与它所处理信号的频率相适应。分析中应简单计算一下它的中心频率，上下限频率和频带宽度等。通过这种分析可知电路的性质，如滤波，陷波，谐振，选频电路等。
