三极管反相器的电路图

 这是一个反相器电路，从逻辑电路来讲又叫非门电路。图中RB1(15K)电阻是输入电阻，它的下端是信号输入端，不应接地，应接输入信号(见下图)，RB2电阻为偏置电阻，当输入端电压=0时，RB1与RB2分压使G2管基极电压为负值，使G2管发射极反偏，确保G2管可靠截止，当输入端电压正电压时(如=+6V)，RB1与RB2分压值高于G2管发射结正偏电压，发射结导通，使G2管饱和导通。见下图：

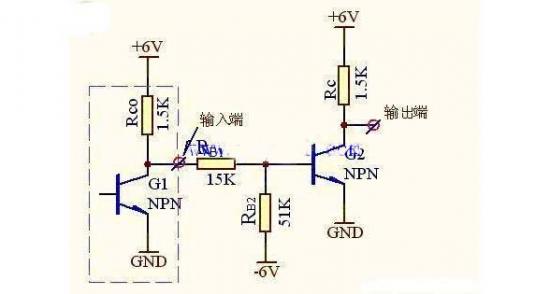

图中虚线框内画的是前一级输出电路，与楼主电路的输入电阻RB1相连接，当前级G1管导通时，其输出电压=0，RB1与RB2分压，使G2管基极反偏，使G2截止，其输出为高电压。当前级G1管截止时，其输出电压为高电压(+6V)，由Rco、RB1与RB2分压，使G2管基极正偏，使G2导通，输出=0。
