 嵌入式系统的CAN接口电路

基于arm7架构嵌入式系统的CAN接口硬件模块包括Samsung公司的嵌入式微处理器S3C44BOX和Philips公司的CAN控制器芯片SJAl000和CAN总线收发器PCA82C250($0.6186)。8KB Cache、 Samsung S3C44BOX微处理器是三星公司专为手持设备和一般应用提供的高性价比和高性能的微控制器解决方案，它使用arm7TDMI CPU核，工作在66MHZ。为了降低系统总成本和减少外围器件，这款芯片中还集成了下列部件：外部存储器控制器、LCD控制器、4个DMA通道、2通道异步UART单元、1个同步串行口(SIO)、1个多主12C总线控制器、1个I Is总线控制器，5通道PWM定时器及一个内部定时器、71个通用I/O口、8个外部中断源、实时时钟、8通道10位ADC等。

CAN总线控制器

CAN总线控制器选用Philips公司的SJAl000。 SJAl000是一款独立的控制器，用于汽车和一般工业环境中的控制器局域网络(CAN)。它是PHILIPS半导体PCA82C200 CAN控制器(BasicCAN)的替代产品。而且，它增加了一种新的工作模式(PeliCAN)，这种模式支持具有很多新特性的CAN2.0B协议。SJA1000($2.8080)是新一代CAN控制器，有如下特点：①和PCA82C200独立CAN控制器引脚兼容及电气兼容;②SJA1000有两种工作模式：基本CAN模式(BASIC CAN)和增强CAN模式(PELI CAN)，支持CAN2.0A/B协议;③同时支持11位和29位ID，位速率可达1M，具有总线仲裁功能;④扩展的接收缓冲器(64字节、先进先出FIFO)，增强的环境温度范围(-40-+125℃);⑤检错和纠错能力加强;⑥支持带电插拔。

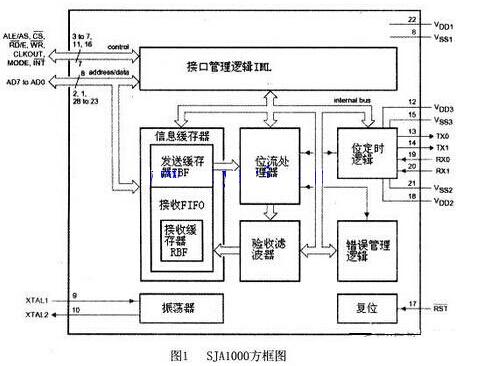

SJA1000方框图如图1所示。其中接口管理逻辑IML负责连接外部主控制器，该控制器可以是微型控制器或其它任何控制器。接口管理逻辑IML接收来自微控制器的命令，分配控制信息缓存器发送缓存器TBF、接收缓存器RBF0和RBF1，并为微控制器提供中断和状态信息。发送缓存器TBF由10个字节存贮单元组成，存贮由微控制器写，将被发送至CAN总线网络的报文。接收缓存器0和1(RBF0、 RBF1)均由10个字节组成，交替存贮从总线接收的报文，当一个缓存器分配给CPU，位流处理器可以对另一个进行写操作。位流处理器是一个控制发送缓存器和接收缓存器(并行数据)与CAN总线(串行数据)之间数据流的序列发生器。位定时逻辑将SJA1000同步于CAN总线上的位流。验收滤波器支持11 位和29位标识符的滤波，所有收到的报文由验收滤波器验收并存储在接收FIFO。错误管理逻辑按照CAN协议完成错误界定。
