一种自动干手机电路的电路图设计

 一般来说，洗手间里所用的感应式自动干手机，电路分两大部分：主电路和控制电路。主电路部分由1500W的电炉丝、20A可控硅(晶闻管)和鼓风机三件东西构成。控制电路通过继电器与它们联系起来成为一个整机。控制电路的核心是“主动式红外感应装置”.发射和接收的两颗红外二极管，分别平行地安装在风口附近，相距约10cm,距离和方向要能微调。让发射管L1发出的红外射线射到手上后所产生的反射，刚好被接收管L2接收到。

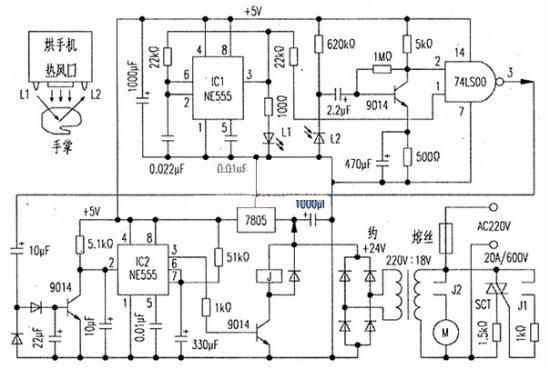

如下图所示，图中有两片NE555(可用NE556代)，第一片IC1构成一个频率约2kHz的方波发生器。其脉冲分两路输出：第一路经100Ω电阻加到红外发射管L1上，第二路经22kΩ电阻送到与非门的第一个输入端。红外接收管L2接收到信号后，经2.2μF电容耦合到第一只9014三极管进行放大，放大后的输出信号送到74LS00的第②脚，即与非门的第二个输入端。只有与非门的两个个输入信号都是同相的进行，它才有输出(可见干扰信号在此很难起作用)。从与非门③脚输出的脉冲信号经10μF电容耦合给倍压整流器，整流输出的正向直流电压促使第二片IC2的②脚瞬时受到低电平的触发。IC2是接成单稳态的。低电平触发后就会从③脚输出高电平，并保持20秒左右(时间长短由51kΩ电阻和330μF电容决定)，这称为延时电路，目的是使每次烘手的时间统一起来。
