基于NFC通用读卡器电路设计及结构

 EM4094是一个集成的收发器芯片，它可用于构建RFID读卡器的模拟前端模块。该芯片的数据传输及接收链路允许传送和解码任何通信协议，因此EM4094支持所有EM公司的13.56MHz收发器芯片、ISO15693、ISO14443 A&B、以及Sony Felica协议。通过适当设定，EM4094甚至还可以与NFC设备通讯。本文将通过一系列的步骤说明一个硬件工程师应该怎样集成和利用EM4094 RFID读卡器电路。

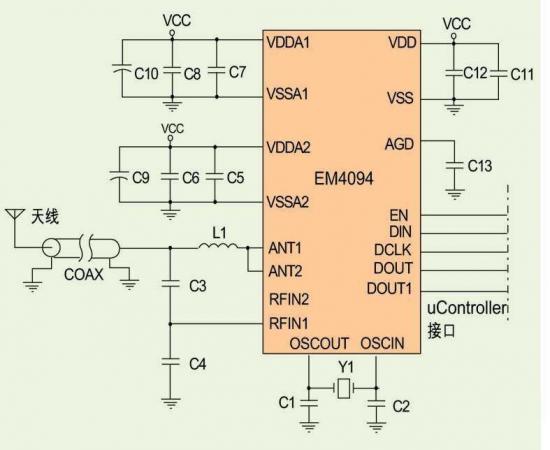

典型的应用电路配置

读卡器结构

基本上，模拟前端模块为RFID读卡器组成部分之一，它负责对数据进行编码/译码，并以适当功率驱动RFID读卡器天线。模拟前端模块本身由微控制器驱动。该微控制器负责管理不同协议的帧译码任务，以及与PC或其它后台控制设备的通信接口(串行接口、USB接口或以太网接口)。一些IC供应商提供集成了模拟前端和微控制器的芯片。在很多情况下，微控制器或集成的存储器空间不是超出需求就是不够用，而独立的模块允许制造商选择最适合其设计要求的微控制器和存储器容量，当然，制造商将依据期望的功能水平、读取范围和功率要求等因素做出决定。由于现在已有像EM4094这样的可提供完整灵活性的芯片，因此下面我们将讨论如何在一个实际的读卡器中集成这一读卡器芯片。图1所示为典型的应用电路配置。
