二氧化碳气体传感器检测电路分析

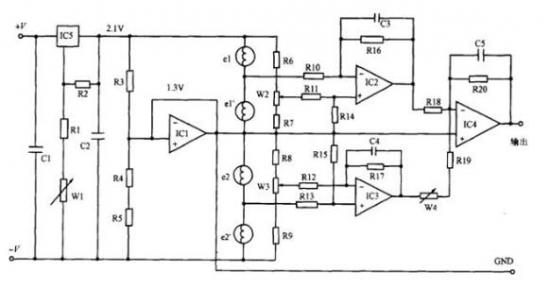

这种传感器阻抗较低，电压变动会引起特性变化，因此，使用了稳压集成块和稳压电路。这个电路由于同时还检测到水蒸气和二氧化碳以外的其他气体，而不能获得真正的二氧化碳信号，所以要对两个传感器施加不同的电压，并取出两者输出之差值，以此抵消由二氧化碳以外的气体产生的输出。在本电路中，两个传感器串联连接，分别施加了0.5V和1.3V的电压。其输出经由运算放大器放大，并作相减运算，从而获得真正的二氧化碳的信号。在这种放大电路中，传感器的输出很小，当二氧化碳浓度为10%时，输出大约为3mV，所以很容易受噪声影响，因此要注意线路的设计和器件的选择。C3、C4、C5用于消除噪声，W1用于调整电压，W2、W3用于将传感器在空气中的输出调整到零，而W4则用于调节两运算放大器的放大率。
