一款能实现远程唤醒/关闭的实用电路图

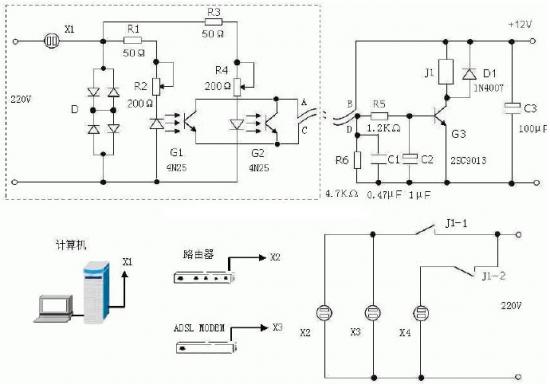

计算机远程唤醒可以通过网卡远程启动计算机，实现远程协助是一个非常有用的网络功能。我们现在介绍的是在主机和被控的一台或几台设备中实现同步工作，完成远程唤醒和关闭的一款实用的电路图。电路以220伏交流电路应用为例。在主控电路中，电源插座x1接入负载并开启电源后，在桥式整流D上有电流流过，产生大约1.2伏以上的交流电压降。同时通过电阻R1、R2和R3、R4电阻限流，在交流电源的正半周和负半周，光耦合器G1、G2轮流有电流流过，电压被限制在1.2伏左右，以保护光耦合器。G1、G2的光敏三极管导通后，经过远距离导线的传输，控制由G3组成的电路，控制继电器J1启动，继电器J1常开触点J1-1吸合，控制需要同步开启的电器。常闭触点J1-2断开，控制需要同步断开的电器。由于电路采用两个光偶合器和电容C1、C2,有效防止继电器抖动。在需要延时闭合和延时断开的电路中，增加C1、C2的容量可以非常简单的实现延时闭合和断开的效果。二极管D1吸收J1线圈产生的自感电动势，保护G3安全工作。虚线框内的部分，可以根据需要安装多个并联使用。文中的电路能够使用在交流或者直流电路中，有效远程控制异地电器设备的开启或关闭。如下图所示。
