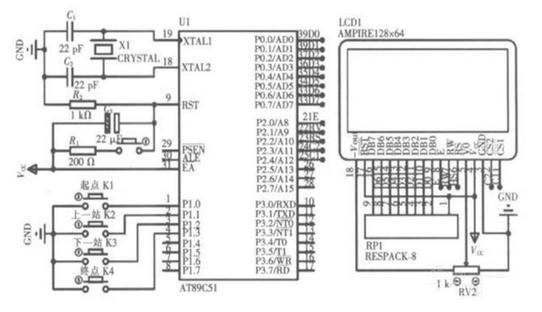

AT89C51报站系统液晶显示硬件电路设计

电路原理：液晶显示模块中按字节为单位划分，单个屏幕中，共分为8 个页，每页为8 行，而每一行为64 个位(即64 列) .同计算机一样，单片机控制液晶点阵显示中的数据也是以“0”和“1”代码来表示的。一般地“, 0”代表不显示数据“, 1”代表有显示数据，根据编码的不同，最终会显示出不同的字符。显示器上的显示点与驱动控制芯片中的显示缓存RAM 是一一对应的，即字模当中的一个位代表LCD 显示中的一个像素点，取点方式为从左到右，自上到下的顺序。这里采用16 ×16 的点阵输出显示每个汉字，那么就需要屏幕上的256 个点组成的方块来显示。一个字节对应8 个点，所以一个汉字需要32 个字节来存储显示。“汉字字模点阵数据批量生成工具”就是运用这个原理来实现汉字编码的软件。

将本设计所涉及的汉字用软件取模批量生成16 ×16 点阵代码，放入ROM 区的TA2BL E 表格中，通过逻辑控制，最终可将代码读出到硬件驱动电路上，显示出不同的汉字。
