一条关于串行通信接口电路的设计方案

基本的UART通信只需要两条信号线(RXD，TXD)就可以完成数据的相互通信，接收与发送是全双工形式，其中TXD是UART发送端，RXD是UART接收端。UART基本特点是：在信号线上有两种状态，可分别用逻辑1(高电平)和逻辑0(低电平)来区分。在发送器空闲时，数据线应保持在逻辑高电平状态。发送器是通过发送起始比特而开始一个字符传送，起始比特使数据线处于逻辑0状态，提示接收器数据传输即将开始。数据位一般为8位一个字节的数(也有6位7位的情况)，低位(LSB)在前，高位(MSB)在后。校验位一般用来判断接收的数据位有无错误，一般是奇偶校验。停止位在最后，用以标志UART一个字符传送的结束，它对应于逻辑1状态，UART数据帧格式。

UART(UniversalAnynchrONousReceiverTransmitter，通用异步接收发送器)是广泛应用的串行数据传输协议之一，其应用范围遍及计算机外设、工控自动化等场合。虽然USB传输协议比UART协议有更高的性能，但电路复杂开发难度大，并且大多数的微处理器只集成了UART，因此UART仍然是目前数字系统之间进行串行通信的主要协议。

 随着FPGA的广泛应用，经常需要FPGA与其他数字系统进行串行通信，专用的UART集成电路如8250，8251等是比较复杂的，因为专用的UART集成电路既要考虑异步的收发功能，又要兼容RS232接口设计，在实际应用中，往往只需要用到UART的基本功能，使用专用芯片会造成资源浪费和成本提高。可以将所需要的UART功能集成到FPGA内部，实现FPGA与其他数字系统的直接通信，从而简化了整个系统电路，提高了可靠性、稳定性和灵活性。

UART功能实现

UART可以分解为3个子模块：波特率发生器模块;发送模块;接收模块。UART的功能主要由VHDL硬件描述语言编程，是编译后生成的图元SCI，它包括了UART的最主要的部分，即发送模块和接收模块。SCI的外部口线可分为3类：

一是与数字系统的接口，包括数据DATA[7.0]，片选CS，读写RD、WR，状态RDFULL、TDEMPTY.这部分接口完成的功能是将待发送的数据写入SCI或从SCI读出已接收到的数据。

二是串行通信接口2条线RXD、TXD，其中RXD是接收数据线、TXD是发送数据线，因此，SCI实现的是全双工通信的设计。

三是系统控制线RESET、CLK，RESET为模块复位输入，CLK为模块时钟输入，通信的波特率由CLK来决定(实际的波特率是CLK/4)。

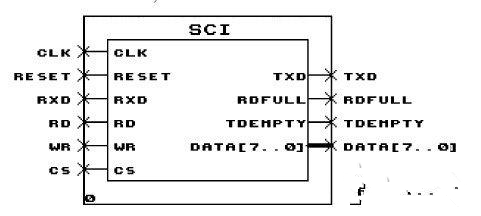

UART的图元模块结构

RDFULL、TDEMPTY为两个状态标志位，RDFULL为输入寄存器满标志，高电平表示已经接收到一个有效数据并存储到输入数据寄存器中，当CS、RD有效将数据读出后变为低电平无效。

TDEMPTY为输出寄存器空标志，高电平表示由CS、WR有效写入到输出寄存器的数据已经发送完毕，可以向输出寄存器写入另外待发送的数据，低电平时表示数据目前正在发送中。

发送模块设计

发送模块由发送控制进程、写数据进程、并/串转换进程、状态操作进程等进程构成。其中，最主要的是发送控制进程，在发送控制进程中声明了一个6比特的变量scit_v，由它的取值(状态机)状态来控制整个发送过程。scit_v被分为高四位的sh_t和低两位的sl_，tscit_v在系统复位后被赋初值28(011100B)，每来一个时钟scit_v增量，每来四个时钟sh_t增量，当sh_t为0111B时发送起始位，sh_t为1000~1111B时发送8比特的数据。
