二极管的选择在电路设计中起着至关重要的作用

在选号二极管类型的基础上，要选好二极管的各项主要技术参数，使这些电参数和特性符合电路要求，并且要注意不同用途的二极管对那些参数要求更严格，这些都是选用二极管的依据。比如选用整流二极管时，要特别注意最大整流电流，使用时通过二极管的电流不能超过这个数值。并且对整流二极管来说，反相电流越小，说明二极管的单向导电性越好。

在选用开关二极管时，开关时间很重要，这主要由反向恢复时间这个参数决定。选用时，要注意此参数的对比，选用更符合要求的开关二极管。

在选用二极管的各项主要参数时，除了从有关的资料查出相应的参数值满足电路要求后，最好用万用表及其它仪器实际测试一下，使选用的二极管参数符合要求，并留有一定的余量。

二极管的种类繁多，同一种类的二极管又有不同型号不同系列，在电子电路中做检波用。就要选用检波二极管，并且要注意不同型号的管子的参数和特性差异。在电路中做整流用，就要选用整流二极管，并且要注意功率的大小，电路的工作频率和工作电压。在电路中做电子调谐用，可选用变容二极管和开关二极管。选用变容二极管要特别注意零偏压结电容和电容变化范围等参数，并且根据不同的频率覆盖范围，选用不同特性的变容二极管。在电子调谐电路中选用开关二极管时，只要最高反向工作电压高于电子调谐器的开关电压，最大平均整流电流大于工作电流就可以;而对反向恢复时间要求并不严格。电源稳压等稳压电路就要选用稳压二极管，并注意稳压值的选用。另外，在一些特殊电路中，还要选用发光二极管、光电二极管、磁敏二极管等。

根据电路的要求和电子设备的尺寸，选好二极管的外形，尺寸大小和封装形式。

二极管的外形、大小及封装形式多种多样，二极管的外形有圆形的、方形的、片状的，大小有小型的、超小型的、大中型的;封装形式有全塑封装、金属外壳封装等。在选用时，可根据性能要求和使用条件(包括整机的尺寸)选用符合条件的二极管。

对于不同的二极管在不同的电路选择是不同的。

几种常用的二极管在电路当中如何选择

1、对于稳压二极管

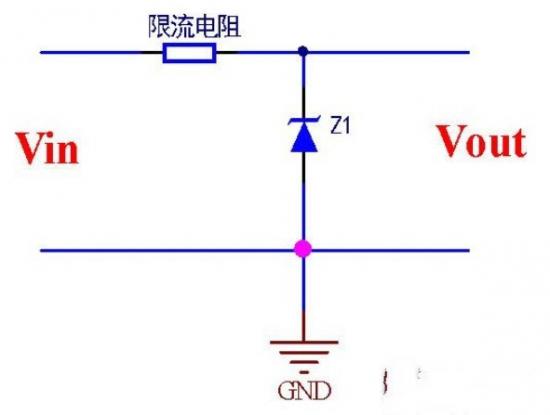

顾名思义就是起到稳压的作用，它是一种利用到达临界时候反向击穿电压前具有很高电阻的的一种二极管，并且随着电流的增大电压会保持不变，那么对于选用二极管时候要考虑到流过稳压管的反向电流，一般会串联一个限流电阻，还要考虑另一个因素，那就是功率。例如对于输入最大为24V电压，要求输出5V/20mA，那么稳压管可选择5.1V的，功率大于0.1W的稳压管即可，可以用IN4733或者IN5231。



2、对于整流二极管

整流二极管作用是把交流变成直流电的过程，那么对于此类二极管选择参数有：击穿电压VB、最大平均整流电流IF、最高反向工作电压VR等，例如对于HER308，这是一种快恢复二极管，它的反向峰值电压以及最大直流电压都是1000V，特点是快速开关效率高，因此在开关电源当中最重要的是频率，如果对于工频领域则选用一般整流二极管既可以了，只要耐压要求一般都合适。
