实现FPGA的刀片与主板之间PCI数据交换的方法

刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为特殊应用行业和高密度计算机环境设计的。每一块刀片均由“系统服务器主板+控制板”组成，可以远程启动Windows NT/2000、Linux、Solaris等操作系统。类似于独立的服务器，每块刀片可以没有独立硬盘来存储数据，而是多个刀片共享一个Raid磁盘阵列。在该模式下，每个刀片运行自己的系统，服务于用户指定的不同用户群，相互之间没有关联，不过也可以通过系统软件将这些刀片集合成一个服务器集群，在集群模式下，所有的刀片连接起来提供高速网络环境，实现资源共享，为相同的用户群服务。用户若需提高整体性能，只需在集群中插入新的刀片即可。刀片可热插拔，替换便捷，且维护时间减到最小。

机架中的服务器(刀片)可以通过智能KVM转换板共享一套键盘、显示器和鼠标，以访问多台服务器(刀片)，从而便于进行升级、维护和访问服务器上的文件。单个刀片通过PCI总线连接至主板，刀片中据的传输和交换，均通过该通道进行，刀片的实际组成如图1所示。

图1 刀片组成示意图

刀片在单机架系统中的位置如图2所示。

图2 刀片系统结构

在单机架系统中，用户交换机与Blade通过RJ45的千兆网接口进行连接，用户经用户交换机接入Blade服务器进行数据交换，可以在全球任何地方，由Intemet接入到用户交换机。集中控制单元具有网络端口等PC常用输出端口;分散控制单元(DMU)通过CompactPCI与Blade进行通信;通过232串口与集中控制中心(SMU)进行通信。DMU和SMU共同完成KVM的切换和采集Blade状态功能。

由于每个Blade没有单独的硬盘，所有Blade的启动都是通过目标服务器远程启动，并完成配置以及启动Raid中预装的操作系统，同时通过DHCPD(动态分配IP地址)、ADSS、iSCSI为每个Blade分配使用Raid磁盘阵列空间。也即每个Blade都是通过网络接口启动系统，所以网络配置要先于操作系统引导前完成初始化和驱动装载。

2 PCI局部总线概述

PCI总线是一种不依附于某个具体处理器的局部总线。从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能。PCI总线也支持总线主控技术，允许智能设备在需要时取得总线控制权，以加速数据传送。

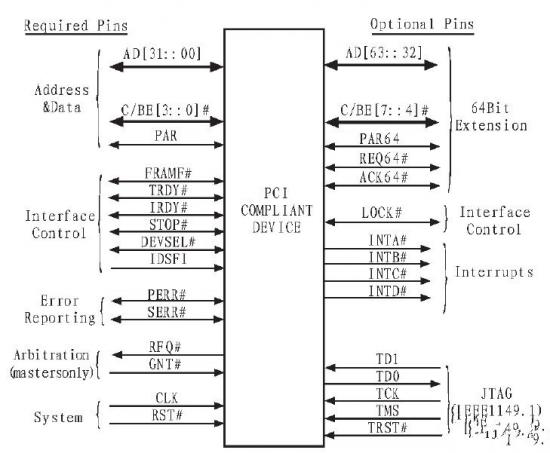

通用PCI2.2接口信号如图3所示。在图3左半部分为必要信号，任选信号列于右边。其中信号名称右边加一个“#”符号表示是低电平有效，未加“#”符号的是高电平有效。根据信号的功能划分，可分为系统信号组、地址数据组、接口控制组、仲裁管理组、错误测试组、中断功能组、Cache支持组以及其他功能组。

图3 PCI局部总线引脚图

3 基于FPGA的PCI数据交换实现

通常PC都是采用本地硬盘来引导操作系统，完成设备的驱动，Blade则通过网络启动系统，所以网络配置要先于操作系统引导，并完成初始化和驱动装载。为了解决这个难点，我们采用“PCI+FPGA+Flash”结构，在Flash中烧录双端口千兆网卡PCI设备的初始化和驱动装载程序，由CPU在系统上电时加载Flash中的程序到系统内存。由于数据传输是PCI总线，而Flash是标准的数据总线，这就存在数据总线转换的问题，问题解决的方案是通过FPGA完成PCI设备与Flash之间的通信，下面将详细介绍如何利用FPGA来完成PCI接口和Flash之间的通信。

3.1 FPGA系统逻辑与实现

整个FPGA系统设计基于PCI2.2从设备设计思想，PCI主设备为PCI桥芯片，用FPGA来完成PCI从设备功能，终端为Flash芯片。在FPGA系统中，PCI总线接口部分的设计参数为：PCI时钟为33 MHz(CLK)，32位I/O接口(AD[310])，终端接口可以提供20位或32位数据线。PCI主设备与终端Flash间的通信采用PCI从设备(FPGA)来实现的。在FPGA的逻辑设计中，终端是兼有Memory空间和I/O空间的抽象设备，在实际的设计中终端Flash，只有对应的memory空间。

根据FPGA的模块设计思想，采用Verilog语言将整个系统按功能进行分块设计，每个模块的输出可以为其他功能模块提供输入，各模块功能和设计思想如下：

“PCI顶层模块”是系统顶层模块，完成系统端口各使能开关的定义和调用其他5个功能模块。

“配置模块”完成PCI从设备配置寄存器的设置。

“基址模块”实现两个功能：1)配置I/O空间和存储空间(memory空间)的基地址;2)告知PCI从设备状态机(The State Machine)。

“状态机模块”是整个设计的核心，控制PCI主设备到终端的所有数据传输。在PCI地址传送阶段，通过采样C/BE[30]和IDSEL来决定是配置读写、存储空间读写还是I/O空间读写。

“校验模块”对AD[310]和C/BE[30]#信号作奇偶校验，以保证数据的有效性。

“重入模块”若PCI从设备进行一个读写操作，则必须在6个时钟周期内(定义PCI从设备为slow=10 b，慢速设备)使能DEVSEL.若PCI从设备进行数据传送(已经使能DEVSEL)，终端在9个时钟周期内没有使能READY#，则将告知：“The State Machine模块”，终端暂时中止当前的数据传送，直到传送条件满足后，才重新启动数据传送。

3.2 FPGA系统逻辑功能仿真与结论

完成了各功能模块程序的编辑和编译过程，即可采用xilinx ISE11.2自带的HDL Bencher来生成测试激励文件，而后就可以调用Model Sim进行仿真了，该仿真也叫前仿真(逻辑功能仿真)，布线后的仿真称为后仿真，也叫延时仿真，布线后的仿真包含门延时和线延时。

下面给出memory写操作功能仿真的详细步骤，并对结果进行分析。

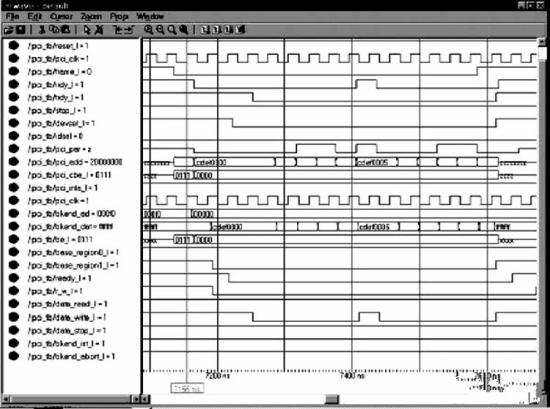

I/O、memory空间读写过程非常相似，现对memory空间猝发方式写操作进行详细的说明。在图4中，通过测试文件生成pci_rst#=1，不产生复位动作，地址节拍pci_ad=0x2000_0000，表示PCI主设备从系统地址0x2000_0000地址开始写到终端0x00000地址开始的数据空间，可在“PCI顶层模块”定义(bkend_ad[190]=pci_ad[190])，终端只取系统地址的低20位地址。pci_cbe#[30]=0111，表示是memory空间写操作，在idle状态pci_frame#使能，irdy#、devsel#、stop#先不使能，PCI主设备将地址送到终端地址线上，data_stop#=1，表示终端支持猝发方式数据写操作。在下个时钟周期，进入到rw_wait状态，base_regionl#(memory片选)使能，告诉终端准备执行memory写操作，同时打开I/O、memory空间写操作使能。在下个时钟周期，进入到rw_wait2状态，如果终端使能ready#，表示终端准备好接收数据，使能devsel#、tr dy#、date_write#，其中date_write#使能，是让终端产生写使能信号。irdy#、trdy#使能。表示PCI主设备和终端数据可以有效传输，通过测试文件在PCI主设备的对应地址(0x2000_0000)下产生数据cdef0000，在该状态，写入终端第一个数据cdef0000.在下个时钟周期，进入到rw状态，如果在该状态下pci_frame#=0还使能，表示PCI主设备想支持猝发写，继续使能devsel#、trdy#信号，stop#不能使能，因为PCI主设备准备猝发写操作，在该状态下，只要pci_frame#=0(使能)，循环写入数据cdef0001、cdef0002、cdef0003、cdef0004，上文已经介绍，下一个数据对应的地址自动加一，地址都是线性增加的。图4中，PCI主设备准备发送cdef0005数据时，irdy#=1(不使能)，表示PCI主设备正在取数据，data_write#(终端写使能)不使能，告诉终端等待PCI主设备取数据，插入等待周期。在下个时钟周期，irdy#重新使能，date_wri te#也重新使能，继续写数据cdef0005，这样可以一直写数据。pci_frame#=1，表示进入最后一个周期的写数据操作，关闭irdy#、devsel#、base_regionl#使能。在下个时钟周期，进入到backoff状态，在下个时钟周期进入到idel状态，一个完整的memory猝发写就完成了。

图4 memory写操作功能仿真

完成功能仿真(前仿真)后和后仿真(布线后仿真)后，可使用ISE11.2自带的下载配置工具进行下载，至此FPGA系统设计全部完成，接着可对整个FPGA芯片进行硬件部分的测试工作。
