连接热电偶的USB接口设计

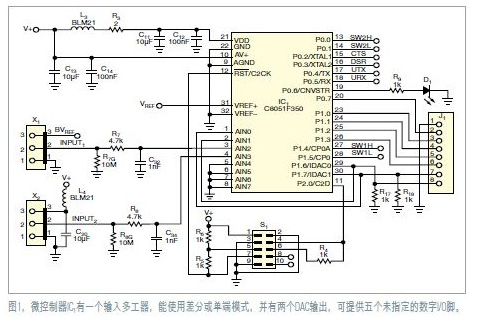

本设计采用了价格为8 美元的8051 架构微控制器， 还有一只PGA(可编程增益放大器)，以及一只24位Σ-Δ ADC(图1、2和3)。微控制器IC1有一个输入多工器，可采用差分模式或单端模式。它还有两个DAC输出，可以提供五个未指定的数字I/O脚(图1)。一个输出引脚驱动受程序控制的D1.其它数字引脚则用于配置两个模拟输入口。另外，微控制器的基准输出还可以送给某一个模拟输入端口。其余四个数字引脚与USB的UART芯片相连接。





示意图

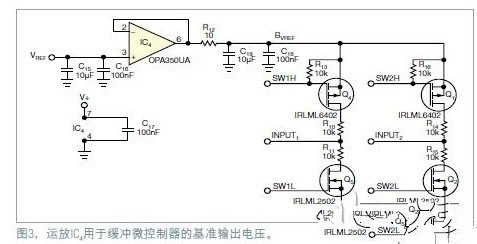

3.3V的线性稳压器IC2为微控制器供电(图2)。从USB端口通过磁珠与滤波器，就可以直接为USB芯片IC1供电。这款芯片是常见而可靠的USBUART芯片，可与使用任何操作系统的计算机通信。运放IC4用作微控制器基准输出的缓冲(图3)。









运放IC示意图

使用两只三输入连接器，就可以将很多类型传感器连接到两个可配置模拟端口上，每只连接器都有一个接地端(图4)。一个接地端提供3.3V电源，其它则输出经缓冲的基准电压，其额定值为2.5V.两个连接器的中间引脚接到微控制器的模拟输入多工器上。这样，既可以测量两个单端电压，也可以将两只连接器用做差分输入。两个输入端均有独立切换的上拉与下拉电阻R10、R11、R14与R15.

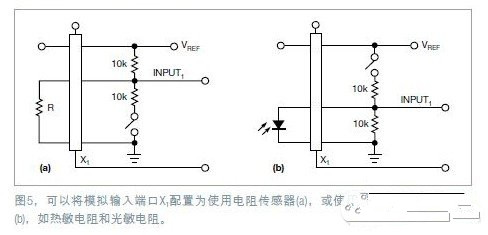

模拟输入架构能够直接连接多种类型的传感器。例如，可以在接地端与输入端之间连接热敏电阻或光敏电阻，并接通上拉电阻，构成一个分压器;片上的ADC可以直接对这个分压器的输出做数字化(图5)。这种方案还采用了比率工作方式，意味着ADC使用与分压器驱动电压相同的电压基准。电流输出传感器也可以像光电二极管那样连接，即直接连到接地端与输入端之间。切换到下拉电阻，使光电流能产生一个电压。

接地端示意图

高分辨率ADC与PGA可以直接连接热电偶(图6)。通过切换一个通道上的上拉电阻和下拉电阻，就可以实现所需的偏置点。关掉所有内置电阻，就可以采用直接连接的桥式传感器(如测压元件和压力传感器)。这些情况下，应使ADC工作在差分模式。让所有开关开路亦适合于采用电位器输入或IC 传感器的场合，如SS49E霍尔效应磁场传感器。

当使用直接连接的传感器时， 应考虑源阻抗、信号范围、滤波，以及噪声拾取问题。你可能需要增加额外的缓冲放大器，或更精密的电压基准。有了电压基准和模拟端口的3.3V电源，就可以使这种结构成为可能。另外可以使用连接器J 1中的DAC输出来调整值， 或为传感器提供一个任意电压。注意，J1也有五个数字I/O脚
