关于eFuse优化服务器和数据中心电源设计

eFuse简介、特性及目标应用

eFuse集成过流、过热及过压保护，提供电流检测、故障报告、输出开关控制、反向电流保护、对地短路保护、电池短路保护、可复位，用于任何热插拔应用和需要限制过冲电流的系统，以防止损坏连接器、PCB布线和下游器件。

eFuse对比传统熔丝和PTC自恢复保险丝

通常有熔断熔丝、正温系数(PTC)自恢复保险丝、热插拔控制器、eFuse等限流保护方案。以1个600 W、20 A的直流电源为例，采用熔断熔丝和PTC自恢复保险丝的方案的电流尖峰可分别高达80 A和58 A，而采用eFuse的方案的电流尖峰仅7 A。

熔断熔丝是一次性的，在一次高电流事件熔断后必须更换。PTC自恢复保险丝在正常工作时为低阻状态，当短路发生时，PTC自恢复保险丝变热并从低阻状态转向高阻状态，从而提供保护功能，当故障排除后，PTC自恢复保险丝冷却并复位为低阻状态。与熔断熔丝和PTC自恢复保险丝不同，eFuse不是完全基于变热来限流，而是通过测量电流，若电流超过规定限值，则限制电流为预设值，后在过热时关断内部开关。与传统熔丝相比，eFuse有以下显著的优势：

过温运行时的参数变化最小

故障后不会毁坏

可调整的电流限制

使能引脚导通或关断器件

故障引脚报告已发生的故障以控制逻辑电路或其它电源轨

软启动以限制浪涌电流

电压钳位，防止负载受电压尖峰影响

闩锁或自动复位选择，若负载恢复则一切将复位，无需重启电源

反向电流阻断

表1列出了eFuse相较聚合物正温系数(PPTC)自恢复保险丝的优势。

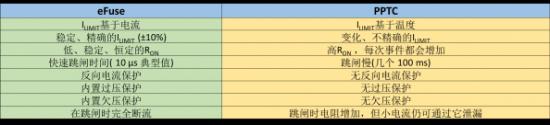

表1：eFuse对比PPTC自恢复保险丝

eFuse对比热插拔控制器

热插拔控制器虽提供先进的特性和诊断，可通过使用不同的FET增加电流限值，具有严格的容限电流，但难以保证在SOA运行，且价格更高。 eFuse可确保始终在SOA内运行，提供实时热反馈，可通过并联eFuse增加电流限值，节省占板空间，并提供更高性价比。

eFuse易于并联以增加输出电流能力

在实际应用中，系统的工作电流可能高于eFuse规定的电流负荷，我们可通过并联eFuse来增加输出电流能力。在设计中，我们将eFuse的使能(enable)引脚和故障(fault)引脚并联在一起，安森美半导体的eFuse具有独特的三态使能/故障引脚，高电平代表正常运行，中电平代表热关断模式，低电平代表输出完全关断。

图：12 V eFuse并联演示

安森美半导体高效、可靠、紧凑的eFuse阵容

在3 V至5 V电源范围，安森美半导体的eFuse主要有NIS5135、NIS5452并即将推出NIS2205、NIS2x5x、NIS3x5x、NIS6452、NIS6150、NIS6350、NIS800x，导通阻抗从33 mΩ至200 mΩ，电流从1 A至5 A。其中，NIS6452、NIS6150、NIS6350集成反向电流阻断(RCP)特性，NIS6150、NIS6350还通过汽车级AEQ-Q100认证。值得一提的是，NIS6x50还集成新的特性IMON，通过在IMON引脚和GND之间连接1个电阻，以将IMON电流转换为对地参考电压，从而实现电流监控。

针对12V电源，安森美半导体主要提供NIS5020/NIS5021、NIS5820、NIS5232、NIS2x2x并即将推出NIS5420、NIS2402和NIS3220，导通阻抗从14 mΩ至100 mΩ，电流从2.4 A至12 A。其中，NIS5020没有IMON引脚，但可通过检测Rlim 电压测量负载电流，从而实现系统级增强，相关的应用注释可参见AND9685/D。

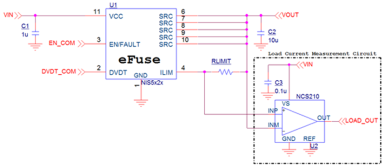

图：NIS5020通过检测Rlim 电压测量负载电流

在热插拔时，电源输入级通常易遭受电压尖峰和瞬态，安森美半导体的eFuse集成过压保护，可提供快速响应，限制输出电压，从而不易受电压瞬态的影响。有些应用要求延迟热插入后的输出导通，以使输入电压稳定，相关的应用注释可参见AND9672/D。

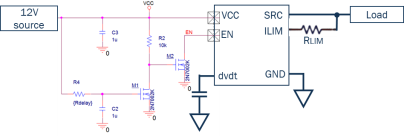

图：12 V eFuse热插拔启动延迟实现系统级增强

此外，安森美半导体即将推出24 V NIS6124和48 V大电流eFuse，NIS6124针对24至36 V 提供40 V耐压，48 V系列的特性有：高边eFuse 过流关断，48V 应用达80V 峰值输入电压，直流能力超过120 A并可通过增添MOSFET扩展电流能力，容性负载的有源励磁涌流限制，V2自动重试功能。48 V eFuse可立即测试，可根据需求简化或修改PCB，可用作参考设计。

可靠性测试

安森美半导体的eFuse都经重复短路可靠性测试(AEC-Q100-012)。试验在25°C和-40°C条件下进行，以提供最高热偏移和应力，运行10万至100万个周期，结果都无功能问题且导通阻抗或其它参数都无变化。与竞争对手相比，安森美半导体的eFuse的浪涌性能都更出色。

总结

服务器和数据中心电源的安全性和可靠性至关重要。eFuse集成过流、过热及过压保护，且提供诊断和控制功能，比传统熔丝、PTC自恢复保险丝及热插拔控制器都更有优势，是一种经济高效的替代方案。安森美半导体提供高效、可靠和紧凑的eFuse方案阵容，包括3 V至12V 电源范围以及即将推出的24V和48 V大电流eFuse，内置实时诊断功能、精密控制和多重保护特性，确保始终工作在SOA。
