关于单片机的8个电路设计

大家可以看到复位电路中电阻R1=10k时RST是高电平 ，而当R1=50时RST为低电平，很明显R1=10k时是错误的，单片机一直处在复位状态时根本无法工作。出现这样的原因是由于RST引脚内含三极管，即便在截止状态时也会有少量截止电流，当R取的非常大时，微弱的截止电流通过就产生了高电平。

二、LED串联电阻的计算问题

通常红色贴片LED：电压1.6V-2.4V，电流2-20mA，在2-5mA亮度有所变化，5mA以上亮度基本无变化。

三、端口出现不够用的情况

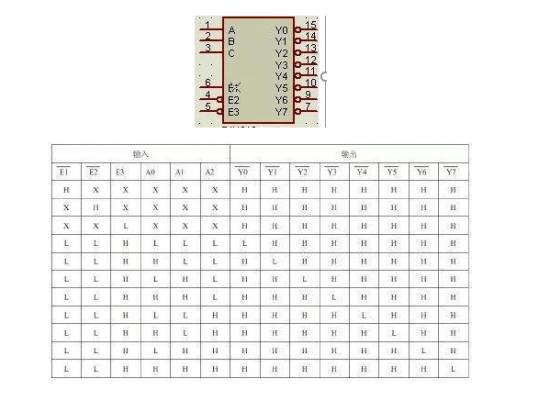

这时可以借助扩展芯片来实现，比如三八译码器74HC138来拓展。

四、滤波电容

滤波电容分为高频滤波电容和低频滤波电容。

1、高频滤波电容一般用104容(0.1uF)，目的是短路高频分量，保护器件免受高频干扰。普通的IC(集成)器件的电源与地之间都要加，去除高频干扰(空气静电)。

2、低频滤波电容一般用电解电容(100uF)，目的是去除低频纹波，存储一部分能量，稳定电源。大多接在电源接口处，大功率元器件旁边，如：USB借口，步进电机、1602背光显示。耐压值至少高于系统最高电压的2倍。

五、三极管的作用

1、开关作用：

LEDS6为高电平时截止，为低电平时导通。限流电阻的计算：集电极电流为I，则基极电流为I/100(这里涉及到放大作用，集电极电流是基极的100倍)，PN结电压0.7V，R=(5-0.7)/(I/100)

2、放大作用：

集电极电流是基极电流的100倍

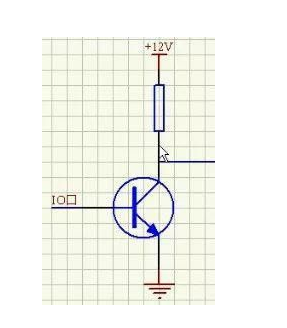

3、电平转换：

当基极为高电平时，三极管导通，右侧的导线接地为低电平，当基极为低电平时，三极管截止，输出高电平。

六、数码管的相关问题

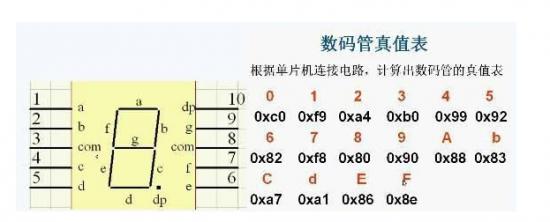

数码管点亮形成的数字由a，b，c，d，e，f，e，dp(小数点)构成，字模及真值表如上图。

七、上拉电阻

上拉电阻选取原则：

1、从节约功耗及芯片灌电流能力考虑应当足够大;电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小;电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能会导致边沿变平缓。

综合考虑：上拉电阻常用值在1K到10K之间选取，下拉同理。

上下拉电阻：

上拉就是将不确定的信号通过一个电阻嵌位在高电平，下拉同理。

1、电平转换，提高输出电平参数值。

2、OC门必须加上拉电阻才能使用。

3、加大普通IO引脚驱动能力。

4、悬空引脚上下拉抗干扰。
