肖特基二极管的深入剖析

什么是肖特基二极管?他有什么注意事项?肖特基二极管是以其发明人肖特基博士(Schottky)命名的，SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此，SBD也称为金属-半导体(接触)二极管或表面势垒二极管，它是一种热载流子二极管。

优势：

SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。像在开关电源(SMPS)和功率因数校正(PFC)电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，只有使用快速恢复外延二极管(FRED)和超快速恢复二极管(UFRD)。UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。近几年，SBD已取得了突破性的进展，150V和 200V的高压SBD已经上市，使用新型材料制作的超过1kV的SBD也研制成功，从而为其应用注入了新的生机与活力。

劣势：

肖特基二极体最大的缺点是其反向偏压较低及反向漏电流偏大，像使用硅及金属为材料的肖特基二极体，其反向偏压额定耐压最高只到 50V，而反向漏电流值为正温度特性，容易随着温度升高而急遽变大，实务设计上需注意其热失控的隐忧。为了避免上述的问题，肖特基二极体实际使用时的反向偏压都会比其额定值小很多。不过肖特基二极体的技术也已有了进步，其反向偏压的额定值最大可以到200V。

结构：

新型高压SBD的结构和材料与传统SBD是有区别的。传统SBD是通过金属与半导体接触而构成。金属材料可选用铝、金、钼、镍和钛等，半导体通常为硅(Si)或砷化镓(GaAs)。由于电子比空穴迁移率大，为获得良好的频率特性，故选用N型半导体材料作为基片。为了减小SBD的结电容，提高反向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N-薄层。

封装：

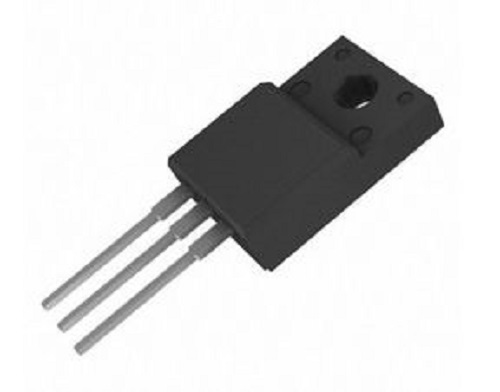

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。 采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管(双二极管)式两种封装形式。肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。

特点：

SBD的主要优点包括两个方面：

1)由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。

2)由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。

但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。

作用：

肖特基二极管肖特基(Schottky)二极管，又称肖特基势垒二极管(简称 SBD)，它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短(可以小到几纳秒)，正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

一个典型的应用，是在双极型晶体管 BJT 的开关电路里面，通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基(Schottky)二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。

工作原理：

肖特基二极管是贵金属(金、银、铝、铂等)A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。以上就是肖特基二极管的深入解析，希望能对大家有所帮助。
