pwm与spwm的区别以及PWM的原理及优点

什么是pwm与spwm?他们有什么区别?pwm与spwm已经被广泛的应用，但是很多人还不是很明白它们之间的区别，本文首先介绍的是pwm与spwm的区别，其次阐述了PWM的原理及优点，以及介绍了spwm原理是什么。

一、pwm与spwm的区别

1、区别一

PWM是英文Pulse Width ModulaTIon(脉冲宽度调制)缩写，按一定规律改变脉冲序列的脉冲宽度，以调节输出量和波形的一种调制方式。PAM是英文Pulse Amplitude ModulaTIon(脉冲幅度调制)缩写，是按一定规律改变脉冲序列的脉冲幅度，以调节输出量和波形的一种调制方式。

2、区别二

PWM是脉冲宽度调制也是具有一定脉冲宽度的连续的方波组成。SPWM是在PWM的基础上用正弦波来调制合成的具有正弦波规律变化的方波。SPWM原理正弦PWM的信号波为正弦波，是正弦波等效成一系列等幅不等宽的矩形脉冲波形，其脉冲宽度是由正弦波和三角波自然相交生成的。正弦波波形产生的方法有很多种，但较典型的主要有：对称规则采样法、不对称规则采样法和平均对称规则采样法三种。

第一种方法由于生成的PWM脉宽偏小，所以变频器的输出电压达不到直流侧电压的倍;

第二种方法在一个载波周期里要采样两次正弦波，显然输出电压高于前者，但对于微处理器来说，增加了数据处理量当载波频率较高时，对微机的要求较高;

第三种方法应用最为广泛的，它兼顾了前两种方法的优点。

二、PWM

pwm简介

PWM，即脉冲宽度调制，是英文“Pulse Width ModulaTIon”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

pwm原理

随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。9V电池是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V， 5V}这一集合中取值。

模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。在简单的模拟收音机中，音量旋钮被连接到一个可变电阻。拧动旋钮时，电阻值变大或变小;流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相应变大或变小。与收音机一样，模拟电路的输出与输入成线性比例。

尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。其中一点，模拟电路容易随时间漂移，因而难以调节。能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。模拟电路还可能对噪声很敏感，任何扰动或噪声都肯定会改变电流值的大小。

通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。此外，许多微控制器和DSP已经在芯片上包含了PWM控制器，这使数字控制的实现变得更加容易了。

PWM的优点

PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。从模拟信号转向PWM可以极大地延长通信距离。在接收端，通过适当的RC或LC网络可以滤除调制高频方波并将信号还原为模拟形式。

总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。

三、SPWM

SPWM简介

PWM的全称是Pulse Width ModulaTIon(脉冲宽度调制)，它是通过改变输出方波的占空比来改变等效的输出电压。广泛地用于电动机调速和阀门控制，比如电动车电机调速是使用这种方式。

所谓SPWM，是在PWM的基础上改变了调制脉冲方式，脉冲宽度时间占空比按正弦规律排列，这样输出波形经过适当的滤波可以做到正弦波输出。它广泛地用于直流交流逆变器等，比如高级一些的UPS是一个例子。三相SPWM是使用SPWM模拟市电的三相输出，在变频器领域被广泛的采用。

SPWM原理

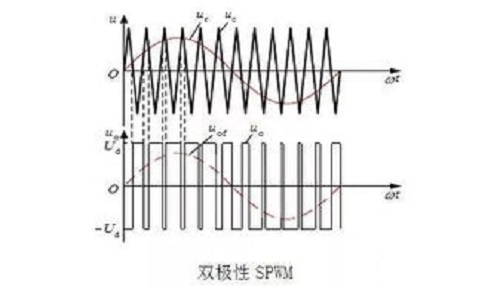

正弦PWM的信号波为正弦波，是正弦波等效成一系列等幅不等宽的矩形脉冲波形，其脉冲宽度是由正弦波和三角波自然相交生成的。正弦波波形产生的方法有很多种，但较典型的主要有：对称规则采样法、不对称规则采样法和平均对称规则采样法三种。第一种方法由于生成的PWM脉宽偏小，所以变频器的输出电压达不到直流侧电压的倍;第二种方法在一个载波周期里要采样两次正弦波，显然输出电压高于前者，但对于微处理器来说，增加了数据处理量当载波频率较高时，对微机的要求较高;第三种方法应用最为广泛的，它兼顾了前两种方法的优点。

SPWM虽然可以得到三相正弦电压，但直流侧的电压利用率较低， 最大是直流侧电压的倍，这是此方法的最大的缺点。以上就是pwm与spwm的优缺点以及区别，希望能给大家帮助。
