功率MOSFET关断dV/dT的区别，你知道吗？

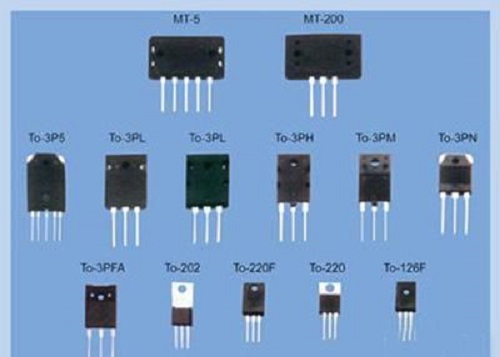

你知道什么是功率MOSFET关断dV/dT?中、高功率的电源电路经常使用有源功率因素校正PFC电路，提高电路的功率因素，减小谐波。PFC的高压功率MOSFET的开通和关断的状态，不但影响系统和效率，而且影响系统的EMI，和EMI相关的一个最重要的参数就是MOSFET开通和关断dV/dt。

MOSFET开通和关断dV/dt主要受驱动电路、PCB布局、外部的栅极电阻以及MOSFET本身的参数如内部栅极电阻和寄生电容、引线电感等因素的影响。

当上面的这些条件都确定时，设计过PFC的工程师会发现下面的一个问题：当输入电压改变的时候，开通的过程中，不同的输入电压对于dV/dt、di/dt的影响不大;关断过程中，不同的输入电压，dV/dt、di/dt并不相同，输入的交流电压越低，dV/dt、di/dt越高，这是什么原因?

当输入电压低的时候，相对的输入电流大，那么，每个同期流过MOSFET的峰值电流也会变大，因此关断过程中，ID的电流大;由于ID的电流大，基于跨导特性对应的VGS、也就是米勒平台的电压也会增大，根据关断时驱动电路的特性：

C • dV/dt = VGP/RG

VGP越大，dV/dt越大，关断得越快，di/dt也越大。

dV/dt、di/dt不仅和EMI相关，还和MOSFET和系统的可靠性相关，关断的过程中dV/dt过大，会导致MOSFET误触发导通，也会导致内部的寄生三极管的导通，因此在系统设计中，要在各种不同的极端的条件下校核最恶劣的dV/dt、di/dt。以上就是功率MOSFET关断dV/dT的相关解析，希望能给大家帮助。
