变频电源工作原理以及抗干扰解析

什么是变频电源?它有什么注意事项?本文介绍了变频电源的定义，变频电源工作原理，变频电源分类原理，以及变频电源抗干扰性能指标，例如电源瞬态敏感度、传导干扰、重复脉冲敏感度、电快读瞬变脉冲群敏感度、电涌敏感度。

变频电源

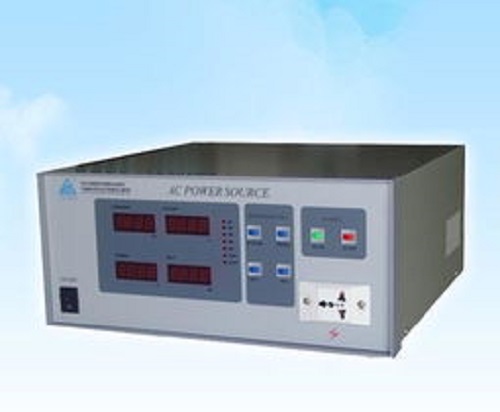

变频电源非常接近理想交流电源，具有频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波(无失真)的突出特点。故众多发达国家将变频电源用作标准供电电源，为用电器提供最优良的供电环境。自改革开放以来，变频电源主要从日本和台湾引入大陆，并迅速进入各个领域，成为一个新兴发展的领域，并对中国工业电气化发展产生重要的影响。

变频电源工作原理

变频电源的整个电路由交流→直流→交流→滤波(即AC→DC→AC→滤波)等部分构成，具体步骤是首先把220v的交流电用整流桥变成直流电，然后再用逆变桥把直流电变成交流电，在逆变过程中逆变出的交流电的频率是可以控制的，因此它输出的电压和电流波形均为纯正的正弦波，非常接近理想的交流供电电源。可以输出世界任何国家的电网电压和频率。有别于变频器。

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。可分为交——交变频器，交——直——交变频器。交——交变频器可直接把交流电变成频率和电压都可变的交流电;交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

变频电源分类原理

变频电源主要有二大种类：电晶体放大型和PWM开关型。DP系列变频电源，以微处理器为核心，以PWM方式制作，正弦脉宽调制等技术，使单机容量可达1000KVA，以隔离变压器输出来增加整机稳定性，具有负载适应性强、输出波形品质好、操作波形好、操作简便、体积小、重量轻等特点，具有短路、过流、过压、过热等保护功能，以保证电源可靠运行。

变频电源抗干扰性能指标

1、电源瞬态敏感度

在测试过程中，将电源电压的额定电压值由原来的高10%瞬变到高30%，然后再由低10%瞬变到低30%，在这整个的瞬变过程中，该电源设备可以允许出现短暂的性能下降，但是测试完成后的30秒内，该电源设备应不在外力的作用下自行恢复到正常工作状态中，如此方可认为性能指标合格。

2、传导干扰

让被测试电源在额定电压状态下工作，然后采用电磁干扰测量仪进行干扰测试，查看电源设备抗干扰性能指标。

3、重复脉冲敏感度

可使用尖峰干扰模拟器来测试电源设备的重复脉冲敏感度。正常情况是用1kw的负载作为测试的条件(如果被测电源功率低于1kw，则取该设备的额定功率作为测试条件)，然后用一叠加在输入电源上的电压500-4000V、宽度为10μs的尖峰脉冲对设备进行测试，测试时，观察被测电源输入端的残余脉冲电压，测试结果可以用该脉冲电压相对应的输入尖峰脉冲的开路电压值来进行表示。

4、电快读瞬变脉冲群敏感度

可采用脉冲群干扰模拟器来测试电源设备对电快速脉瞬变脉冲群的敏感度，测试时，要求脉冲群的持续时间能达15ms，并且测试周期时间为300ms。

5、电涌敏感度

运用电泳干扰模拟器测试电源设备的电涌敏感度，测试时，求电涌波形脉宽50μs(上升时间1μs)，电流波形脉冲宽度16μs(上升时间6.4μs)，脉冲幅度为500~4000v。以上就是变频电源的相关解析，希望能给大家帮助。
