多路输出MEMS时钟发生器，你了解吗？

什么是多路输出MEMS时钟发生器?它有什么作用?随着消费者对紧凑型物联网(IoT)和便携式电子设备的需求加速，产品设计师需要找到降低应用大小同时延长电池寿命的解决方案。时序器件是这类产品运行的关键，但时钟源通常需要多个组件来满足消费类电子设备的频率要求，导致较高的电路板空间占用和功耗。

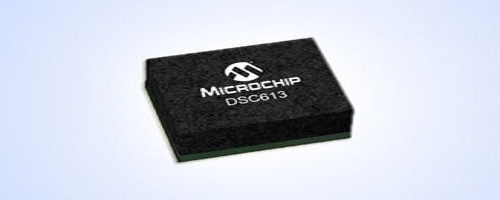

为了解决这些设计问题，Microchip Technology Inc.(美国微芯科技公司)推出业内最小的MEMS时钟发生器，这款新器件可以替代电路板上的多达三个晶体和振荡器，将时序组件的电路板空间最高缩小80%。DSC613时钟系列通过集成低功耗和高稳定性微机电系统(MEMS)谐振器，消除了对外部晶振的需求。

为了满足如今智能设备的频率范围要求，系统设计师需要在电路板上的控制器旁放置多个晶体/振荡器，或者使用通过外部晶振提供参考输入的时钟发生器。DSC613系列是真正的单芯片解决方案，它将一个MEMS谐振器和两个低功率锁相环(PLL)集成到封装尺寸低至1.6 mm x 1.2 mm的6引脚DFN中。紧凑的封装尺寸和广泛的频率灵活性让DSC613系列非常适合要求低功率运行的小型设备，例如数码相机、智能扬声器、虚拟现实(VR)头盔、流媒体播放棒和机顶盒。

DSC613系列支持最多三个时钟输出，频率范围支持2千赫兹(kHz)到100兆赫兹(MHz)，这使之成为基于单片机的嵌入式系统的理想选择。例如在物联网应用中，时钟发生器可用于为单片机(MCU)提供MHz主参考时钟和32.768 kHz实时时钟(RTC)，同时为连接和传感器等功能组件提供其他MHz时钟。DSC163系列包括两个采用AnyRate®时钟合成器的低功率小数PLL，这使其能够生成从2 kHz到100 MHz的任意频率。该系列提供三路输出，功耗只有大约5毫安(mA)，与使用三个低功率石英振荡器的解决方案相比，可以节省高达45%的功耗。为了进一步降低能耗，可以通过输出使能引脚关闭时钟输出。

Microchip时序和通信业务部副总裁Rami Kanama表示：“Microchip是唯一的一站式时序服务供应商，我们提供网络同步、时钟发生和缓冲，以及MEMS、晶振和基于SAW的振荡器，频率范围从kHz到GHz。DSC613时钟发生系列是对我们品种已十分丰富的MEMS时序产品的最新补充，它为基于MCU的系统提供真正的单芯片时序解决方案，这使之成为Microchip的MCU和MPU器件的绝佳时钟搭档。”

MEMS产品完全按照标准的半导体流程打造而成，可以提供与集成电路相同的可靠性和稳定性，该器件可以在-40到+125摄氏度的温度下运行，稳定性高达± 20 ppm。所有产品均采用Microchip以客户为导向的淘汰规则，只要客户需要就会保持供货。

开发工具

DSC613 系列受Microchip的ClockWorks®在线配置工具支持。客户输入时钟配置即可得到自定义的器件编号和数据手册，并可以通过clockworks.microchip.com/timing免费订购样片。

时钟配置包括输出频率、控制引脚功能、封装尺寸、PPM精度和温度范围。根据定制的电路板承载条件，最多提供三级输出驱动强度，同时提供扩频时钟降低电磁干扰，以及电路板布局指南和原理图审查等应用支持。以上就是多路输出MEMS时钟发生器解析，希望能给大家帮助。
