专用USB-C制器芯片，控你了解吗？

你知道专用USB-C制器芯片吗?它有什么作用?USB开发者联盟(UBS-IF)推出的USB供电(USB PD)标准最新3.0版本将引发电源适配器、移动电源和充电器制造商为笔记本电脑、平板电脑和手机等新消费类设备开发新产品的浪潮。通过USB Type-C连接器实现的USB PD 3.0可使用最大20伏 / 5安电源，将USB接口的额定功率从7.5瓦提高到最高100瓦。通过引入USB PD 3.0，使通过USB Type-C的电池可快充和为一体式PC的供电系统成为可能。

随着USB Type-C接口标准的推出，全新USB PD 3.0标准将得到认可。USB Type-C标准提供了一种新的连接器/插座设计。这种USB-C插头可双向插接，更便于用户使用。相比于熟悉的USB Type-A连接器，此USB-C连接器更小，并能够承载HDMI，DisplayPort通信以及USB通信(请参见图1)。

关键的是，USB-C连接器也可与USB PD 3.0兼容。因此，电源适配器制造商现在可以生产通过一个采用标准外形和协议的小型双向连接器提供高达100瓦功率的电源或充电器。这意味着，消费者将会很快熟悉并理解这项技术，该技术还使得任何USB-C设备可进行互操作。

这看上去是一个不错的理念。实际上，分析师同样认为在2016年至2021年期间，采用USB-C接口的USB PD设备的关键控制器组件市场将实现89%的年复合增长率。

图1：标准USB-C接口可以替代消费类设备中的多个其他接口

然而，生产一种单元紧凑、材料成本具有竞争力且具备上述所有优点的功率器件，比系统设计师所想象的更具挑战性。

首先，我们可以预见 ，USB-C和USB PD标准将确保不同制造商产品之间的互操作性，有助于维持消费者对USB接口作为多种设备充电和供电渠道的信心。实际上，USB标准本身和与UBS并存的标准(例如用于移动设备Quick Charge的Qualcomm®QuickCharge™ 技术)都需要定期修订和更新，以考虑新兴用户需求和新技术功能。Quick Charge技术最新版本是4.0版。这意味着自v1.0发布以来已经进行三次重大修改，而且4.0版本不可能是最后一次。

与此同时，USB PD 3.0标准本身不仅仅是一个设置用电设备输入电压和电流限制的电源规格，它的作用更多的是关于通信协议，通过这些协议，连接的设备可以建立自己的身份，执行功能以及在任何给定场景中作为供电方或用电方需要扮演的角色。该标准还包括可以产生可变输出功率，适用于多种终端设备的可编程电源相关规定的。

总之，负责设计具有USB PD 3.0功能的USB-C电源适配器或充电器的工程师通常需要：

达到USB PD 3.0规范要求

在设计中提供定期更新范围以考虑规格变化

提供如可编程电源和支持Quick Charge技术的理想功能

分立实现的缺点

一个能够满足上述要求的USB-C PD3.0系统具有一定的功能要求，其中的一些要求将分别通过硬件和软件实现。

硬件功能包括：

USB PD电源控制器

电压调节器，从而为电源控制器和其他有源组件供电

一个高压P - MOSFET，根据来自USB PD功率控制器的脉宽调制信号向用电设备供电

驱动MOSFET的高压门极驱动器

USB-C标准中规定的配置通道(CC)上的短路保护。 CC总线用于传送PD协议信号。

输入电源总线(VBUS)上的过电流保护

静电放电保护

在软件中，电源适配器需要实现USB-C和USB PD3.0协议并在必要时兼容Quick Charge协议。

通过使用多个分立组件，可以实现上述硬件和软件功能：通常通过一个微控制器执行系统控制和电源控制功能并运行协议软件，此外还有分立MOSFET、栅极驱动器以及过流、过压和静电放电保护组件。

以这种方式通过使用多个分立元件来实现USB-C电源适配器，移动电源或充电器具有以下缺点：

需要很多组件

多个组件在电路板上的占用面积较大，使PCB变得更大、更复杂和更昂贵

由多个固定功能硬件组件组成的系统不具有灵活性，因此更加难以根据规格或用户要求的变化实现快速更新设计

为简化和降低成本而集成

为了避免产生这些缺陷，赛普拉斯半导体在2017年上半年推出了用于USB-C的CCG3PA高集成电力传输控制器。在CCG3PA中，除了高压电源开关之外，其他硬件功能被集成到一个芯片系统中。 赛普拉斯提供USB-C、USB PD 3.0和Quick Charge 4.0协议栈，且该软件在带有同时读写功能的64kB闪存支持的ARM®Cortex®-M0处理器内核上运行，因此更便于进行应用固件升级，保持互操作性。 CCG3PA在出厂时已通过符合USB PD 3.0标准的认证。该芯片还经过Quick Charge 4.0、3.0和2.0认证。

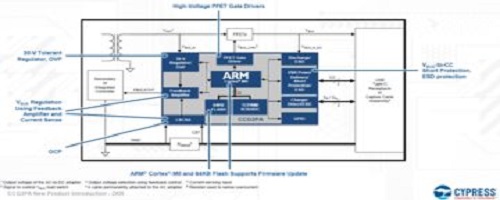

如图2所示，CCG3PA具有高集成度，与通过使用分立组件实现的功能等效系统相比，具有组件数量更少、电路板占位面积更小、电路板布局更简单以及材料成本和PCB成本更低的优势。

图2：CCG3PA电源控制器如何实现BoM集成

这些适用于整个产品生命周期的系统级优势十分重要，但在设计周期中还有一点非常重要：CCG3PA得到了一套完整全面开发资源的支持，与使用分立组件的普通开发流程相比，可大幅缩短产品上市时间。这些资源包括：

用于45W USB-C笔记本电源适配器以及最大功率为27W的移动设备充电器的独立参考设计。这两种参考设计均带有包含电路原理图的文件。综合全面的CCG3PA评估套件(部件号CY4532)，包含一个USB-C受电或充电端口和一个USB Type-A充电端口。该评估套件可用于为笔记本电脑、手机和其他USB设备供电和充电以及并为单或双电池USB-C移动电源充电。

这些参考设计和评估板共同为许多终端产品设计提供了先进的蓝图，只需进行少量修改就能满足特定的客户需求。

结论

CCG3PA采用24引脚QFN或16引脚SOIC封装，是一款适用于符合USB PD 3.0 标准的USB-C上的紧凑型系统级芯片，只需添加外部MOSFET和AC-DC转换器即可成为一个符合最新USB供电标准的完整离线电源适配器/充电器。CCG3PA适配器和充电器综合解决方案提供适用于多个终端设备的可编程电源，并支持Qualcomm Quick Charge充电技术。与使用分立元件的任何技术相比，可节省开发时间、BoM成本和空间。以上就是专用USB-C制器芯片解析，希望能给大家帮助。
