电源设计有哪些痛点呐？值得了解

目前在科技产品飞速发展的趋势下，电源产品的PCB设计面临着更大的挑战，主要包括电源转换效率、热分析、电源平面完整性和EMI(电磁干扰)等。

随着行业应用日趋广泛多元，电源产品也不断向高频、高效、高密度化、低压、大电流化和多元化方向发展。同时，电源产品的封装结构、外形尺寸也日趋标准化，以适应全球一体化市场的要求。

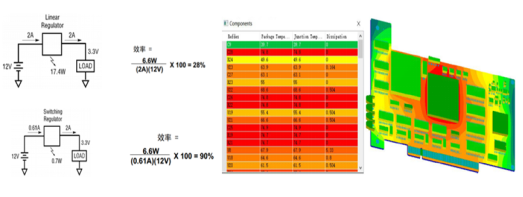

首先是电源转换效率。转换效率是指电源的输出功率与实际消耗的输入功率之比，在实际应用中，电能不能完全转化，中间会有一定的能量消耗，所以，无论哪种电路，在电源转换中必然存在效率问题。对于线性电源，需要考虑LDO的散热问题;对于开关电源，要考虑开关管的损耗问题。

其次，有能量损耗就必然会产生热量，这就涉及到散热的问题。除此之外，随着负载变重，促使电源芯片的功耗加大，所以，在电源设计中热分布是个不得不考虑的问题。

再者是电源平面完整性设计。保持电源的完整性，就是保持电源的稳定供电。在实际系统中，总是存在不同频率的噪声。比如PWM的固有频率或PFM可变频率控制信号，快速的di/dt会产生电流波动的信号，所以一个低阻抗的电源平面设计是必要的。

最后是EMI(电磁干扰)问题。开关电源在不断的开和关就会产生开关噪声，如果在设计过程中没有考虑回路电感问题，过大的回流路径会产生EMI问题。

业界一直寻求能提高电源PCB设计成功率的方法。经验表明，在设计过程中，如果能提前预知可能的风险并规避，成功率将会大幅度提高。由此，选择一款合适的设计仿真工具就显得尤为重要。
