PC电源中的EMI滤波电路主要由哪些元件组成呐？

通常对于追求效率的电源来说，NTC热敏电阻几瓦的损耗始终会降低电源的转换效率，而且对于关机后在短时间内再次开机的情况，如果没有继电器，处于高温下的NTC热敏电阻将无法发挥正常作用，因此继电器与NTC在高端电源中往往是配套使用，以达到“鱼与熊掌得兼”的效果。

PC电源中的EMI滤波电路可以分为一级EMI滤波电路以及二级EMI滤波电路，也就是我们常说的“一级EMI”和“二级EMI”，其中前者一般放置在电源上的AC输入插座上，有直接把元件焊接在插座上的，也有制作成独立PCB再与插座连接的;而后者在多数是放置在PC电源的主PCB上，元件相比一级EMI滤波电路更多，同时也是电源保护系统的重要组成部分。

海韵X-650电源的一级EMI与二级EMI电路组成

当然并不是所有电源都会明显地区分“一级EMI”以及“二级EMI”，也有不少产品是把两者都整合到主PCB上的，不过目前大部分的产品还是会采用分离式的设计，这样既可以确保EMI滤波电路能够完全发挥作用，同时电源主PCB的布局也不会过于拥挤。

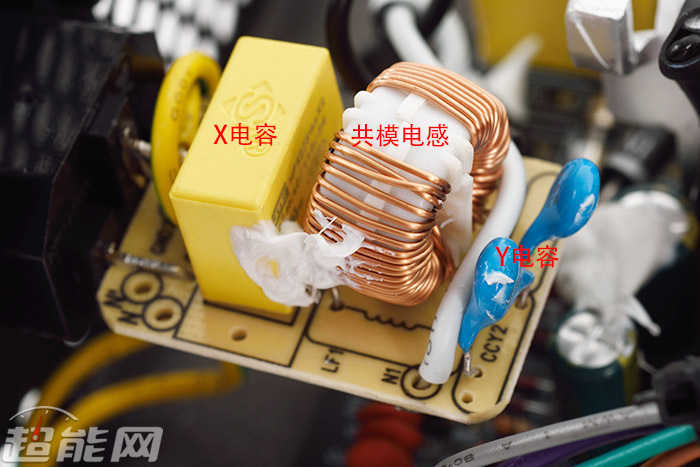

图中左侧黄色方块为X电容，右侧两个蓝色元件为Y电容，中间白色磁环线圈为共模电感

PC电源的一级EMI滤波电路主要由X电容和Y电容组成，X电容和Y电容都属于安规电容，其中X电容并接在火线和零线之间，块头通常比较大，负责滤除差模干扰;而Y电容则是在火线与地线之间以及零线与地线之间并接的电容，通常以成对的形式出现，负责滤除共模干扰。

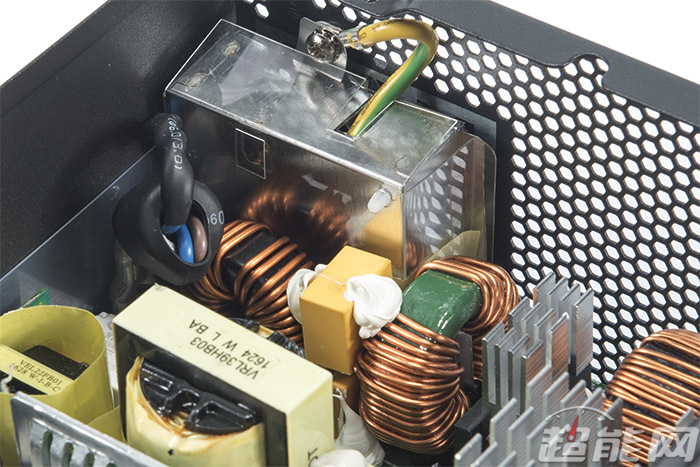

大部分的PC电源在都会采用一个X电容和一对Y电容组成一级EMI滤波电路，基本上这个属于主流的标准配置。而有部分产品会在这个基础上加入共模电感以增强EMI滤波作用，高端PC电源甚至会在这样的基础上增加接地金属罩以加强对EMI的防护效果，如海韵X-650电源就采用了类似这样的一级EMI滤波电路。

海韵X-650电源的二级EMI滤波电路组成

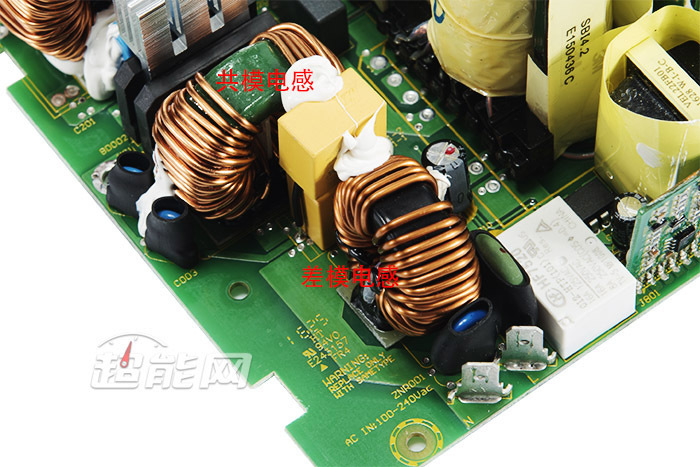

PC电源的二级EMI滤波电路则是在一级EMI滤波电路的基础上增添更多元件而来，除了X电容和Y电容外还会有共模电感和差模电感。共模电感(Common Mode Choke) 是拥有两个绕组的线圈，即上图中绿色磁环的电感线圈，其主要作用是抑制市电输入中的共模干扰，同时也抑制电源本身的共模干扰对外泄漏;而差模电感(Differential Mode Choke) 则是单个绕组的电感线圈，及上图中的黑色磁环线圈，其主要用于抑制市电输出中的差模干扰。

当然二级EMI滤波电路的组成往往不止如此，以海韵X-650电源的二级EMI滤波电路为例，其差模电感的旁边有一个使用热缩套包裹的两脚直插元件，被称为MOV，即金属氧化物压敏电阻(Metal Oxide Varistor)，它可以抑制输入电压的尖峰，可以起到防止输入电压过高以及雷击保护的作用。

此外NTC即热敏电阻(Negative Temperature CoeffiCient Resistor)也是二级EMI滤波电路中的常见的元件 ，就是海韵X-650电源的二级EMI电路中位于共模电感旁边、采用热缩套包裹的墨绿色元件，具有常温下高电阻、随着自身温度提升阻值迅速减小的特性，电源在刚通电的时候NTC的温度往往与室温相当，自身呈高阻值， 可以限制电源主电容充电形成的冲击电流。

由于NTC本质上是一个电阻，因此其多少会形成不必要的电流消耗，从而影响电源的转换效率。不过其在电源进入正常工作后，会因为自身通电而发热，随之阻值下降， 对电流的限制也会放宽，从而减少对电源效能的影响。不过部分追求高效率的电源会设法将NTC的影响降到最低，这就需要用到继电器了。

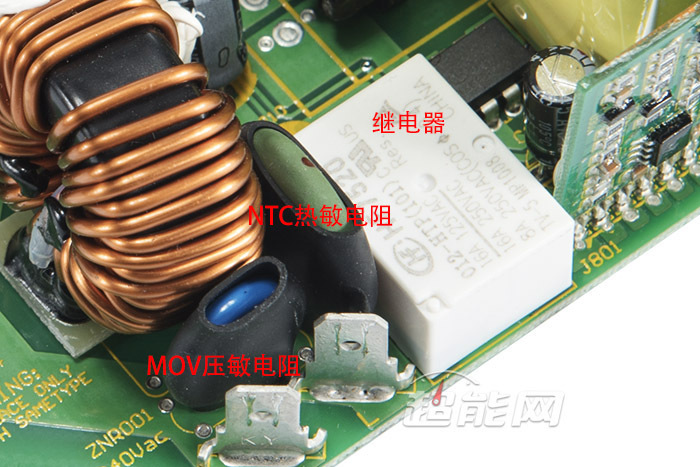

在海韵X-650电源的二级EMI滤波电路中，位于NTC隔壁的白色方块元件即为继电器。继电器一般并联在NTC热敏电阻上，在开机前处于断开状态，因此在电源通电时是NTC热敏电阻在工作;而当电源进入正常工作状态后，继电器启动并导通，从而短路NTC热敏电阻，此时NTC热敏电阻不再工作，不再 消耗电流，也就不再发热，重新回到高阻态的模式下。

继电器与NTC并联的设计可以在减少电流损耗的同时也提高 了PC电源的可靠性。
