在PC电源里，同步整流有啥不同？

对于PC电源来说，通常会提到“同步整流”和“肖特基整流”两个结构，而这两个整流结构也是目前PC电源的主流，而且用“平分秋色”来形容他们的市场份额也是非常恰当的。

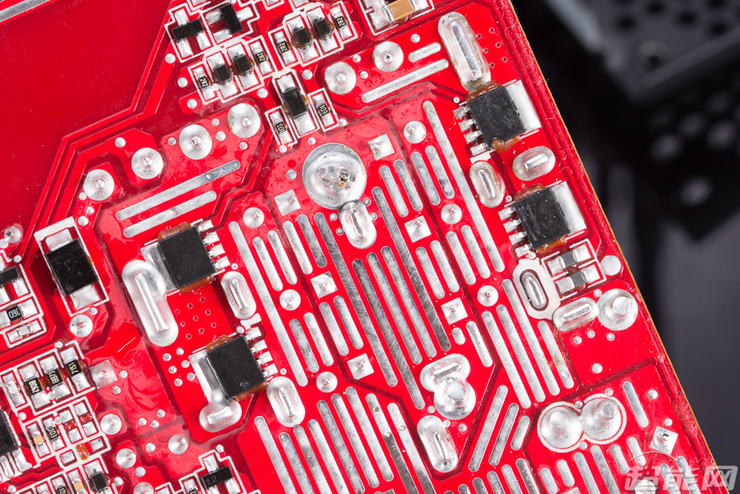

同步整流电路的核心是MosFET(上图为ROG Strix 750W电源)

如果说肖特基整流的核心是肖特基二极管，那么同步整流的核心元件就是MosFET晶体管了。实际上从两者的原理简图来说，肖特基整流与同步整流的结构是非常接近的，基本上就是将下侧的肖特基二极管替换为MosFET晶体管。同步整流电路在运行的时候电流走向也是与肖特基二极管相同的，当晶体管Q1导通时，晶体管Q2断开，电流不经过晶体管Q2，而晶体管Q1断开时，晶体管Q2导通，正向电流则会通过Q2，电路即可完成整流输出。

同步整流电路原理简图

然而由于晶体管允许电流逆向导通，不像二极管那样是单向的，因此晶体管Q1和Q2如果同时进入导通状态，那么电流将直接经由Q1和Q2进入地线，使得整个电路无法工作，因此两个MosFET晶体管必须要协同工作，为此同步整流是需要独立的驱动电路去控制两个MosFET的导通和断开，这点就是同步整流与肖特基整流的在电路组成上的最大区别。
