如何对电源进行输入、输出全方位的测量？

一般情况下我们将充电器作为电动摩托车四大件(控制器、充电器、电池、电机)之一，是电动摩托车重要的组成部分，也直接影响着电动摩托车安全。劣质充电器可能引起触电、起火甚至是爆炸的严重后果。因此充电器在研发、生产、认证等阶段都会进行严苛的测试认证，图 1 为致远电子为其提供的整套测试方案。

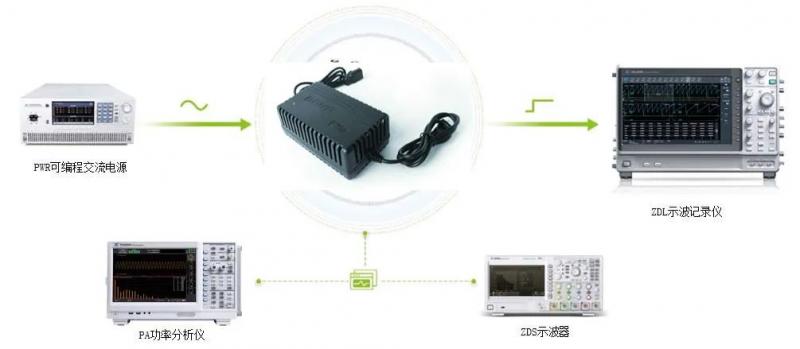

图 1 测试方案图

充电器的重要电路组成部分就是开关电源，如图 2 所示。当电源长时间运行时，会发生电压电流不稳定的问题，甚至出现过压、欠压、过载、过热等有可能导致设备损坏的情况。所以需要严格地对电源进行输入、输出、异常工况、开关器件等进行全方位测试，以及为了验证产品稳定性对其进行耐久测试。今天重点介绍两款测试利器给大家——PA 功率分析仪与 ZDL 示波记录仪。

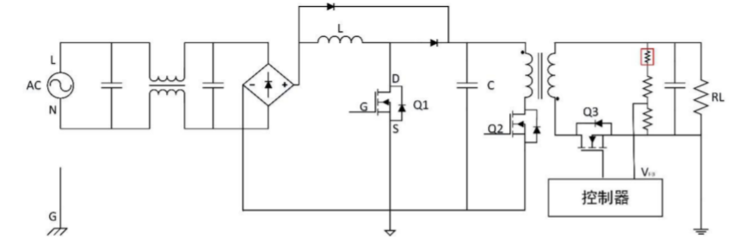

图 2 开关电源电路拓扑图
