Vishay推出新系列VOW Widebody高隔离电压光耦器件 外部爬电距离大于10mm



光耦合器(opticalcoupler，英文缩写为OC)亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。



日前，Vishay Intertechnology, Inc.宣布，推出新系列具有1MBd和10MBd数据速率的高速器件---VOW135、VOW136、VOW137和VOW2611，扩充其高隔离电压光耦的VOW Widebody家族。这些器件是为在高压新能源和工业应用里提高可靠性而设计的，VIOTM为8000V，VIORM为1414V，外部爬电距离大于10mm。

今天推出的Vishay Semiconductors VOW Widebody光耦由一个GaAIAs红外发光二极管组成，二极管与集成的光探测器形成光学耦合。高安全隔离电压提高了产品的耐用度，除此以外，这些器件内部采用了Faraday屏蔽，在输入和输出之间具有高功率开关应用所必需的非常高的噪声隔离能力。

VOW135、VOW136、VOW137和VOW2611是为在太阳能逆变器等新能源，运动和电机控制以及焊接设备等工业应用里隔离低压和高压电路而设计的。采用VOW Widebody器件，就不需要昂贵的带保形镀膜的方案，让设计者能够以低成本和小尺寸来满足国内外安全法规的要求。

VOW135和VOW136可抵御1000V/μs的共模瞬态，1MBd数据速率下高电平和低电平传播延迟小于2μs。VOW137和VOW2611的数据速率为10 MBd，可抵御40000V/μs的共模瞬态，同时将高电平和低电平传播延迟保持在100 ns以下，高脉冲宽度畸变小于40ns。

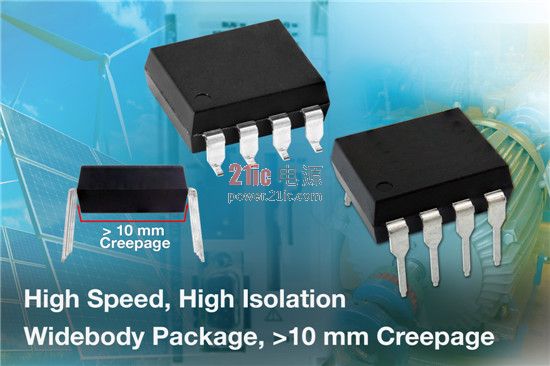

VOW Widebody光耦采用爬电距离大于10mm的DIP-8 400mil Widebody通孔封装和表面贴装的弯引脚封装。器件符合RoHS指令2011/65/EU及Vishay的绿色标准，满足UL、cUL、VDE和CQC 5000 m强化绝缘的要求。
