TL431 与PC817 的配合应用

可调式精密并联稳压器TL431

TL431是由美国德州仪器(TI)和摩托罗拉公司生产的2.5～36V可调式精密并联稳压器。其性能优良，价格低廉，该器件的典型动态阻抗为0.2Ω，可广泛用于单片精密开关电源或精密线性稳压电源中，在很多应用中可以用它代替齐纳二极管。此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

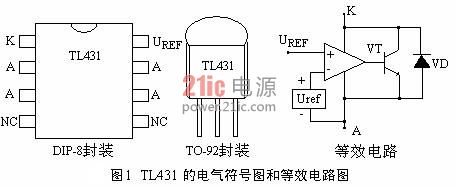

TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图1所示。3 个引脚分别为：阴极(CATHODE)、阳极(ANODE)和参考端(REF)。图中，A为阳极，使用时需接地;K为阴极，需经限流电阻接正电源;UREF是输出电压UO的设定端，外接电阻分压器;NC为空脚。



由TL431的等效电路图可以看到，Uref是一个内部的2.5V 基准源，接在运放的反相输入端。由运放的特性可知，只有当REF 端(同相端)的电压非常接近Uref(2.5V)时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管VT的电流将从1 到100mA 变化。当然，该图绝不是TL431 的实际内部结构，所以不能简单地用这种组合来代替它。但如果在设计、分析应用TL431 的电路时，这个模块图对开启思路，理解电路都是很有帮助的。

前面提到TL431 的内部含有一个2.5V 的基准电压，所以当在REF 端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。如图2 所示的电路，当R1 和R2 的阻值确定时，两者对Vo 的分压引入反馈，若Vo 增大，反馈量增大，TL431 的分流也就增加，从而又导致Vo 下降。显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时

Vo=(1+R1/R2)Vref。



选择不同的R1 和R2 的值可以得到从2.5V 到36V 范围内的任意电压输出，特别地，当R1=R2 时，Vo=5V。需要注意的是，在选择电阻时必须保证TL431 工作的必要条件，就是通过阴极的电流要大于1 mA 。

通用光电耦合器PC817

特点:

1. 电流传输比 CTR:IF=5mA,VCE=5V时最小值为 50%

2. 输入和输出之间的隔绝电压高Viso(rms):5.0 KV

普通光电耦合器只能传输数字信号(开关信号)，不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。其内部框图如图所示。

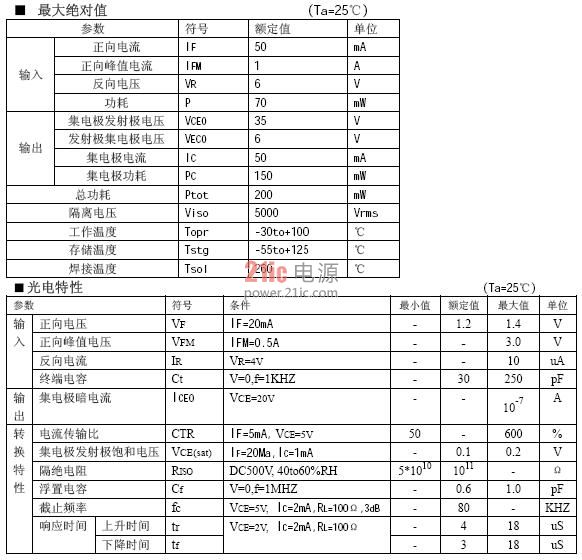

PC817的基本参数如下表：



TL431 和PC817配合使用

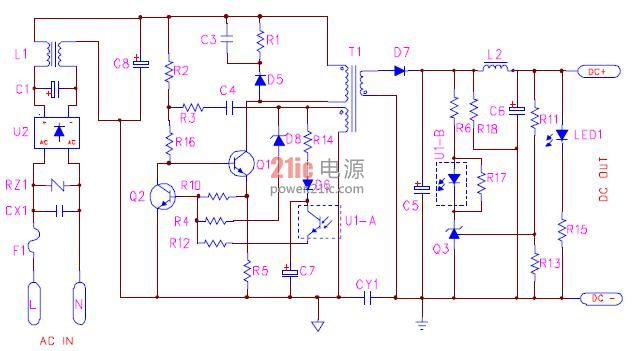

开关电源的稳压反馈通常都使用TL431 和PC817，如输出电压要求不高，也可以使用稳压二极管和PC817，下面我来通过以下典型应用电路来说明TL431,PC817 的配合问题。电路图如下：



R13 的取值，R13 的值不是任意取的，要考虑两个因素：

1)TL431 参考输入端的电流，一般此电流为2uA 左右，为了避免此端电流影响分压比和避免噪音的影响，一般取流过电阻R13 的电流为参考段电流的100 倍以上，所以此电阻要小于2.5V/200uA=12.5K.

2)待机功耗的要求，如有此要求，在满足《12.5K的情况下尽量取大值。

TL431 的死区电流为1mA，也就是R6 的电流接近于零时，也要保证431 有1mA，所以R3<=1.2V/1mA=1.2K 即可。除此以外也是功耗方面的考虑，R17 是为了保证死区电流的大小，R17可要也可不要，当输出电压小于7.5v 时应该考虑必须使用，原因是这里的R17 既然是提供TL431死区电流的，那么在发光二极管导通电压不足时才有用，如果发光二极管能够导通，就可以提供TL431 足够的死区电流，如果Vo 很低的时候，计算方法就改为R17=(Vo-Vk)/1mA(这里Vk=Vr-0.7=1.8v); 当Vo=3.3V 时R17 从死区电流的角度看临界最大值R17=(3.3-1.8)/1mA=1.5k，从TL431 限流保护的角度看临界最小值为R17=(3.3-1.8)/100mA=15Ω。 当Vo 较高的时候，也就是Vo 大于Vk+Vd 的时候，也就是差不多7.5v 以上时，TL431 所需的死区电流可以通过发光二极管的导通提供，所以这是可以不用R17。[!--empirenews.page--]

R6 的取值要保证高压控制端取得所需要的电流，假设用PC817(U1-B)，其CTR=0.8-1.6,取低限0.8，要求流过光二极管的最大电流=6/0.8=7.5mA,所以R6 的值<=(15-2.5-1.2)/7.5=1.5K,光二极管能承受的最大电流在50mA 左右，TL431 为100mA，所以我们取流过R6 的最大电流为50mA，R6>(15-2.5-1.3)/50=226 欧姆。要同时满足这两个条件：226

有的电路设计中增加提升低频增益电路，用一个电阻和一个电容串接于控制端和输出端，来压制低频(100Hz)纹波和提高输出调整率，即静态误差，牡电就是提升相位，要放在带宽频率的前面来增加相位裕度，具体位置要看其余功率部分在设计带宽处的相位是多少，电阻和电容的频率越低，其提升的相位越高，当然最大只有90 度，但其频率很低时低频增益也会减低，一般放在带宽的1/5 初，约提升相位78 度。

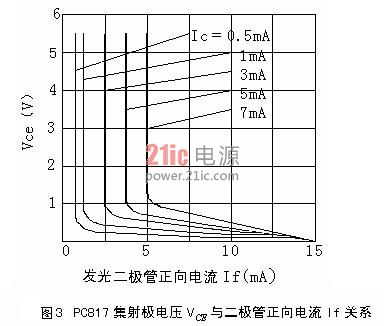

流过U1-A 的电流Ic 的电流应在2-6mA 之间，开关脉宽调制会线性变化，因此PC817 三极管的电流Ice 也应在这个范围变化。而Ice 是受二极管电流If 控制的，我们通过PC817 的Vce 与If 的关系曲线(如图3 所示)可以正确确定PC817。



从图3 可以看出，当PC817 二极管正向电流If 在3mA 左右时，三极管的集射电流Ice 在4mA左右变化，而且集射电压Vce 在很宽的范围内线性变化。符合控制要求。因此可以确定选PC817 二极管正向电流If 为3mA。再看TL431的要求。从TL431 的技术参数知，Vka 在2.5V-37V 变化时，Ika 可以在从1mA 到100mA 以内很大范围里变化，一般选20mA 即可，既可以稳定工作，又能提供一部分死负载。因此只选3-5mA左右就可以了。

确定了上面几个关系后，那几个电阻的值就好确定了。根据TL431 的性能，R11、R13、Vo、Vr有固定的关系：Vo=(1+ R11/R13) Vr

式中，Vo 为输出电压，Vr 为参考电压，Vr=2.50V，先取R13 值，例如R13=10k，根据Vo 的值就可以算出R11 了。

再来确定R6 和R17。由前所述，PC817 的If 取3mA，先取R6 的值为470Ω，则其上的压降为Vr6=If* R6,由PC817 技术手册知，其二极管的正向压降Vf 典型值为1.2V，则可以确定R17 上的

压降Vr17=Vr17+Vf，又知流过R17 的电流Ir17=Ika-If，因此R17 的值可以计算出来： R17=Vr17/ Ir17= (Vr6+Vf)/( Ika-If)

根据以上计算可以知道TL431 的阴极电压值Vka，Vka=Vo’-Vr17，式中Vo’取值比Vo 大0.1-0.2V 即可。

举一个例子，Vo=15V,取R13=10k，R11=(Vo/Vr-1)R13=(12/2.5-1)*10=50K;取R6=470Ω，If=3mA，Vr6=If* R6=0.003*470=1.41V;Vr17=Vr1+Vf=1.41+1.2=2.61V;

取Ika =20mA，Ir17=Ika-If=20-3=17，R17= Vr17/ Ir17=2.61/17=153Ω;

TL431 的阴极电压值Vka，Vka=Vo’-Vr17=15.2-2.61=12.59V

结果：R6=470Ω、R17=150Ω、R11=10KΩ、R13=50K。
