基于三极管开关电路的一键三挡电路设计

 三极管开关电路作为一种平时比较常见的开关电路设计形式，其应用范围非常广泛，且具有简便易操作等优势，运用得当能够对电子工程师的电路设计工作有较大帮助。在今天的设计经验分享中，我们将会为各位工程师们分享一种基于三极管开关电路的一键三挡电路方案，大家一起来看看吧。

在本方案中，我们所设计的这种基于三极管开关电路的一键三挡控制电路，在应用中可以实现低功耗待机和1档、2档、关机等3个档位。这种一键三挡电路是基于一种一键开关的三极管电路的设计基础上，来进一步完善的。下图中，图1为一键开关三极管电路图，图2为我们所设计的一键三挡的三极管电路。

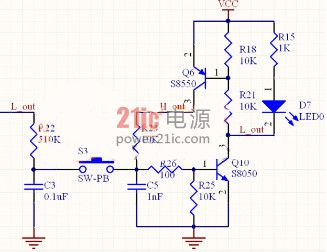

一键开关三极管电路图

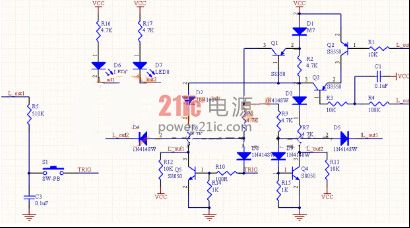

一键三档的三极管开关电路图

其实这种一键三挡的三极管开关电路设计，是非常简单的，下面我们来简要分析一下这种开关电路的工作原理。在这种开关电路上电之初，由于Q1、Q4、Q5的be结都并联了电阻，因此所有三极管都截止电路低功耗待机，C3开始充电到VCC电压。当按下开关S1后，Q5饱和，同时Q1也因此饱和，L_out1输出低电平Q4截止—>Q3截止、Q2饱和，C3放电为0.3V(Q5的饱和压降)左右。此时再次按下S1，Q5截止L_out1输出高电平—>Q2截止，Q4饱和L_out2输出低电平。由于R4和C1的延时作用Q3会延迟饱和，可以保证Q2完全截止后Q3基极才会为低电平，因此Q2、Q3都不会饱和。当再次按下S1，Q5由截止变为饱和L_out1再次输出低电平—>Q2饱和(同时Q4截止)，Q3饱和延迟—>Q1截止，电路进入待机状态。

以上就是本文为大家分享的一种，利用三极管开关电路所设计的一键三挡开关电路的设计方案，希望能够在平时的工作和研发设计过程中，对各位工程师们有所帮助。
