MP4033进行可控硅调光的噪声抑制

 随着LED照明设计的流行，可控硅调光技术已经成为照明设备市场中重要的一部分，随着应用的广泛，设计者们在使用可控硅进行调光的过程中遇到了这样或那样的问题，噪音过大就是其中较为典型的问题。本文就将为大家介绍如何将可控硅调光噪声控制在一米以内难以察觉的方法。

在使用隔离式反激IC MP4033时，利用可控硅调光会发现产生了噪音，变压器已做浸漆，在将差模电感去除之后，仍旧有噪音发出，这究竟是因为什么呢?

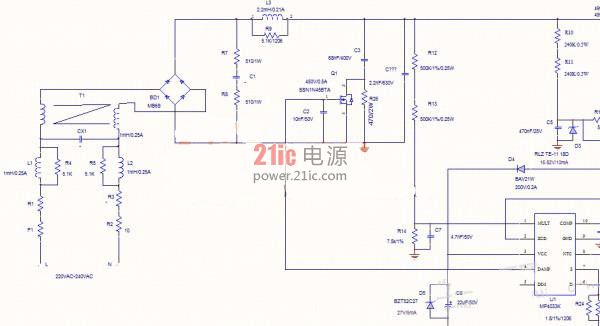

图1 原理图

首先需要明确一点，想要完全免除可控硅调光中的噪音几乎是不可能的。但这并不意味着对于噪音无法进行抑制。可通过一定的方法将噪音控制在1米内难以察觉的程度。这里需要考虑到调光器切相后AC在90度相角的冲击电流影响，使用合理的RC阻尼电路(图1中的R7&C1及在LN回路中增加的R1)会有一定改善。图1中的差模电感及桥堆后LC滤波电感，还有变压器需要真空含浸，甚至有可能需要二次含浸来改善。PI的LYT系列原来的DATASHEET有部分细节可以参考。

本文通过举例，为读者介绍了可控硅调光噪音抑制的思路和方法。电路设计过程中对于噪音抑制的方法多种多样，小编也将继续为读者收集整理更多相关的知识，希望大家在阅读过本文之后能够有所收获。
