NPN传感器PNP传感器原理和分类

PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电平和低电平。PNP输出是高电平1，NPN输出的是低电平0。

PNP与NPN型传感器(开关型)分为六类：

1、NPN-NO(常开型)nomal open

2、NPN-NC(常闭型)nomal close

3、NPN-NC+NO(常开、常闭共有型)

4、PNP-NO(常开型)

5、PNP-NC(常闭型)

6、PNP-NC+NO(常开、常闭共有型)

PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。





1、PNP类

PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

2、NPN类

NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。

对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和out线断开。

对于NPN-NC+NO型，和PNP-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

我们一般常用的是PNP型，即高电平有效状态;NPN很少使用。

双极性霍尔开关

双极开关介绍:

双极霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，则不会定义输出状态。 有些双极霍尔效应开关会更改输出状态，有些则不会。 这些霍尔效应开关可使用南北交变磁场、多极环磁铁进行磁驱动。

锁存霍尔介绍：

霍尔效应数字锁存将始终在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭。 若磁场被移除，输出不会改变。 若要更改输出状态，则必须应用相反的磁场极性。 Allegro 提供各种锁存霍尔效应开关，各开关均有与磁铁南极相关的不同工作阈值 (Bop)，以及与磁铁北极相关的具有相反值的释放阈值 (Brp)。

开关型霍尔元件可分为三大类

一、单极霍尔开关

二、.双极锁存型霍尔开关

三、 微功耗全极性霍尔开关

一 、单极霍尔开关： 以单个磁极面控制信号的有无 ，一般都只定磁极为S极以感应正面控制信号(磁场的一个磁极靠近它，输出低电位电压(低电平)或关的信号，磁场磁极离开它输出高电位电压(高电平)或开的信号，但要注意的是，单极性霍尔开关它会指定某磁极感应才有效，一般是正面感应磁场S极，反面感应N极。)

普遍使用型号YH3144E YH44E YH443A YH43F YH543

二、双极锁存型霍尔开关：需要两个磁极共同控制( N和S ) 所以两个磁极分别控制双极性霍尔开关的开和关(高低电平)，它一般具有锁定的作用，也就是说当磁极离开后，霍尔输出信号不发生改变，直到另一个磁极感应。另外，双极性霍尔开关的初始状态是随机输出，有可能是高电平，也有可能是低电平。

普遍使用型号 YH41F YH732 YH1881 YH513 YH512

三、微功耗全极性霍尔开关全极性霍尔开关的感应方式与单极性霍尔开关的感应方式相似，区别在于，单极性霍尔开关会指定磁极，而全极性霍尔开关不会指定磁极，任何磁极靠近输出低电平信号，离开输出高电平信号。

普遍使用型号 YH13S

光电开关PNP输出与NPN输出有何区别

PNP的导通压降小但反向耐压低 NPN相反

传感器PNP与NPN接口原理图

NPN与PNP集电极开路型传感器在PLC连接中的转换

光电传感器的输出一般分为2种,当与PLC连接时,我们需要特别注意其接法.

传感器的输出一般通过三级管的截止和饱和状态区别1和0，其均为集电极输出形式。其电气图如下：

1。PNP输出

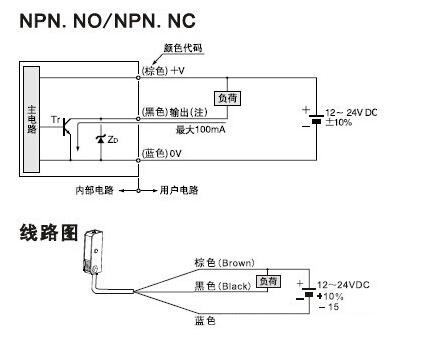

2。NPN输出
