一文看懂万用表二极管档与通断档的区别

大家都知道通断档是几乎所有万用表都具备的一个测量模式，主要是用来测量线路的导通与短路的。有的万用表把这两个档位放在一起，可想而知档位的功能是一致的。但是有的万用表这两个档位是分开的，那么它们之间有什么区别吗?具体的跟随小编一起来了解一下万用表二极管档与通断档的区别详解。

万用表二极管档的作用

万用表二极管档可以测二极管的正向电压。

一般数字万用表都有一个测二极管的档位，它测量的是一个元器件在通过一定电流(一般数字万用表二极管档位的电流为1mA)时的电压值。测量二极管时就是二极管正向导通时的电压，测三极管时就是所测三极管中的一个结导通时的电压，测电阻时就是电阻在一定电流下的电压。用所测得的值可以粗略地判断二极管的材料、功率的大小等。

万用表的二极管档位原理

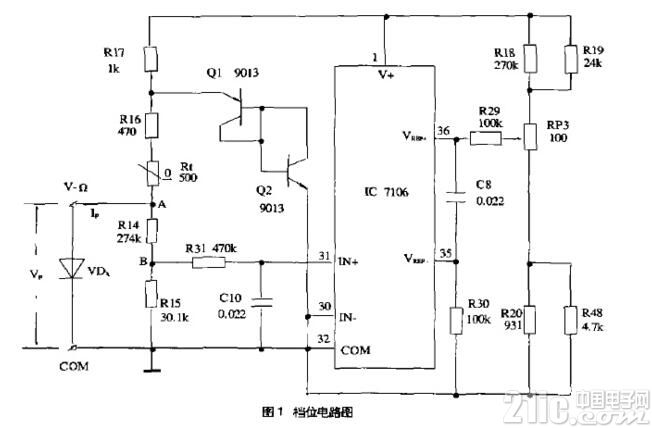

该档位电路如图1所示，它是在200MV基本表基础上扩展而成的，+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测二极管VDx提供测试电流，在被测二极管未接入之前，分压电路A，B两点的电压分别为：

VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)/(1+0.47+0.5+274+30.1))&TImes; 2.8= 2.782 V

VB= (R15/(R17+R16+Rt+R14+R15)) V+=[30.1/(1+0.47+0 .5+274+30.1)]&TImes;2.8= 0.275V

集成电路7106当前的输八电压为V IN=VB=0.275V=275m V 。由于该值超出了基本表电压量程200mV ，所以显示屏读数应为溢出状态(显示 1”)。当被测二极曾VDx接入电路之后， A点电压由2.782V被箝位到二极管的正向压降VF(硅管为0 .7V左右，锗管为0.3V左右)，而此时集成电路7106的输入电压变为VIN= (R15/(R14+R15)) VF= [30.1/(274+ 30.1)]VF≈ 0.1 VF。

由此可见，在集成电路输入端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显示屏上直接显示出被测二极管的正向压降VF。 在此期间，通过被测二极管的测试电流为：

IF(硅管)≈ (V+-VF)/(R17+ RI6+Rt)= (2 8-0.7)/(1+0.47+0.5)=1.066mA。

IF(锗管)≈ (V+-VF)/(R17+R16+Rt)=(2.8-0.3)/(1+0. 47+0.5)=1.296mA。

显然，二极管档的测试电流比起电阻档至少要大一个数量级，比值基本上能够满足大多数半导体二报管和三极管对其PN结单向导电性的测试判别要求。基准电压VREF由集成电路内部基准电压源(+2.8v)经RI8、Rl9、RP3、R20和 R48分压供路，可调电阻RP3的电压调整范围为9. 51-10.73mV通过适当调节RP3的滑臂动位置，便可以获得基准

电压VREF=100.0mV。C8和R29，R30组成基准电压输入端高频滤波电路。

Q1、Q2和Rt、RI6组成测试端口过压保护电路。Rt 为正温度系数的热敏电阻PTC，晶体三极管QI和Q2的集电结分别短接后，又将两者反极性串联起来，利用其发射结的稳压原理，用于抑制测试端口异常情况下的高电压侵扰。例如，如果误用二极管档测量市电电压(AC220V)时，电流途经为Rt--Rl6-- Q1--Q2，Q2此刻为正向导通，而Ql则立刻反向击穿，起到了限幅保护作用。与此同时， R t因流过较大的电流而迅速发热，其电阻值将随体温升高而急剧增大， 由于限制了流过Q1与Q2的电流，从而保护了Q1，Q2的安全。





二极管档测试操作方法

(1)将红表棒插入 ‘V 。Ω’插孔，黑表捧插入公共插孔‘ COM ’ 。

(2) 置量程开关(也称功能选择开关)置于二极管测试档， 该档位上通常印有二极管符号标志“1”

(3)将电源开关拨至闭合状态“ON” 。

(4)红表笔接被测二极管正极，黑表捧接负极，此时管于应当处于正向导通状态，显示值即为正向压降，完好管子的正向压降为：硅管0.5-0 .7/，锗管为0.15-0.3V。若显示 000”，表明管子击穿短路，若显示 1” ，则表明管子内部已经断路。

(5)红表笔接被测二极管的负极，黑表棒接正极，此时被测二极管应当反向截止，完好的管子应当显示 1“，若显示 000”，说明被测管子必坏无疑。





什么是通断档

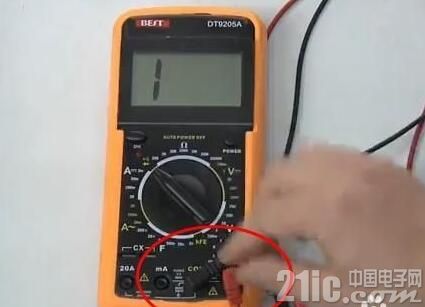

通断档是几乎所有万用表都具备的一个测量模式，用来测量线路的导通与否(短路)。一般会配合蜂鸣器和LED灯，蜂鸣器发出响声或LED灯亮，表示线路是导通的。如图所示，红色方框内的标志就是万用表的通断档。

通断档原理

万用表拨到通断档位时，被接通的内部电路是：黑表笔接内部电池的负极，电池的正极接阻值很小的电阻，电阻的另一端接红表笔。内部的鸣叫电路就从电阻上取得触发信号。如果两个表笔短路或之间的电阻较小，那么，表内的触发电阻上的电压就较高，从而触发鸣叫。如果两个表笔之间的电阻较大，那么串联的内部触发电阻的分压就很小，就不能触发鸣叫。

通断档标准

一般定义的是80欧姆及以下为导通，否则为不导通。也就是说，将万用表的红黑两个表笔接在一个线路两侧，如果这条线路的阻值低于80欧姆，则万用表发出响声，并认为此条线路是导通的。





万用表二极管档与通断档的区别

二极管挡主要是测量二极管的正向压降，而蜂鸣档也称通断档，主要是测量线路的通断，有的万用表把蜂鸣档和二极管挡做在了一起，有的万用表却把这两个档位分开做。

二极管挡主要是 A/D转换器内部自身产生一个2.8V左右的一个电压源， 加到VΩ孔和COM孔，当你将红黑表笔接到被测二极管两端主要是这个2.8V电压源去测量二极管的正反向导通压降。

而通断档主要是靠运算放大器控制蜂鸣器发声，如果被测回路阻值低于70欧，有的是60欧，这个阻值取决于运算放大器的阈值，也就是说我们通过改变运算放大器的发声阈值来改变蜂鸣器发声阻值，比如可以让他50欧的时候响。
