关于各种恒流IC的解决方案

1、方案名称：景观灯共阳极恒流IC，投光灯恒流IC，泛光灯恒流IC，2.4GLED控制方案触摸RGBW调光恒流IC，共阳极洗墙灯恒流IC，低电压电源灯具恒流IC。 适用：智能RGBW 球泡灯 筒灯 射灯 GU10 面板灯 车灯 舞台灯 导轨灯

2、品牌：深圳市世微半导体

3、产品性能：8-100V输入，内置MOS管，输出最大电流2.3A

4、方案特色：优异的模拟调光和PWM调光功能，调光深度0-100%，

内置高精度比较器 ， 开关频率不随调光面改变，内置欠压保护，过温保护，LED开短路保护，

350kHz工作频率，内置电流采样前沿消隐电路，输出共阳，可以并联使用，独特的抖频技术，过认证容易。

5、具体应用项目：

A 、2.4G调光调色温方案 AP5238产品资料

B 、蓝牙、WIFI 、ZIGbee RGBWC 调光方案

C 、0-10V调光方案

D 、导轨灯、舞台灯、汽车灯、景观灯，户外低压灯具方案和工业照明方案等等

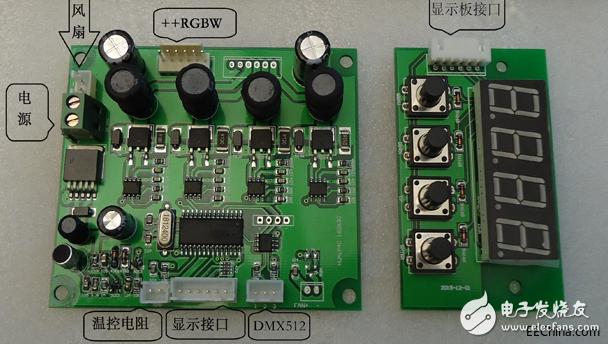

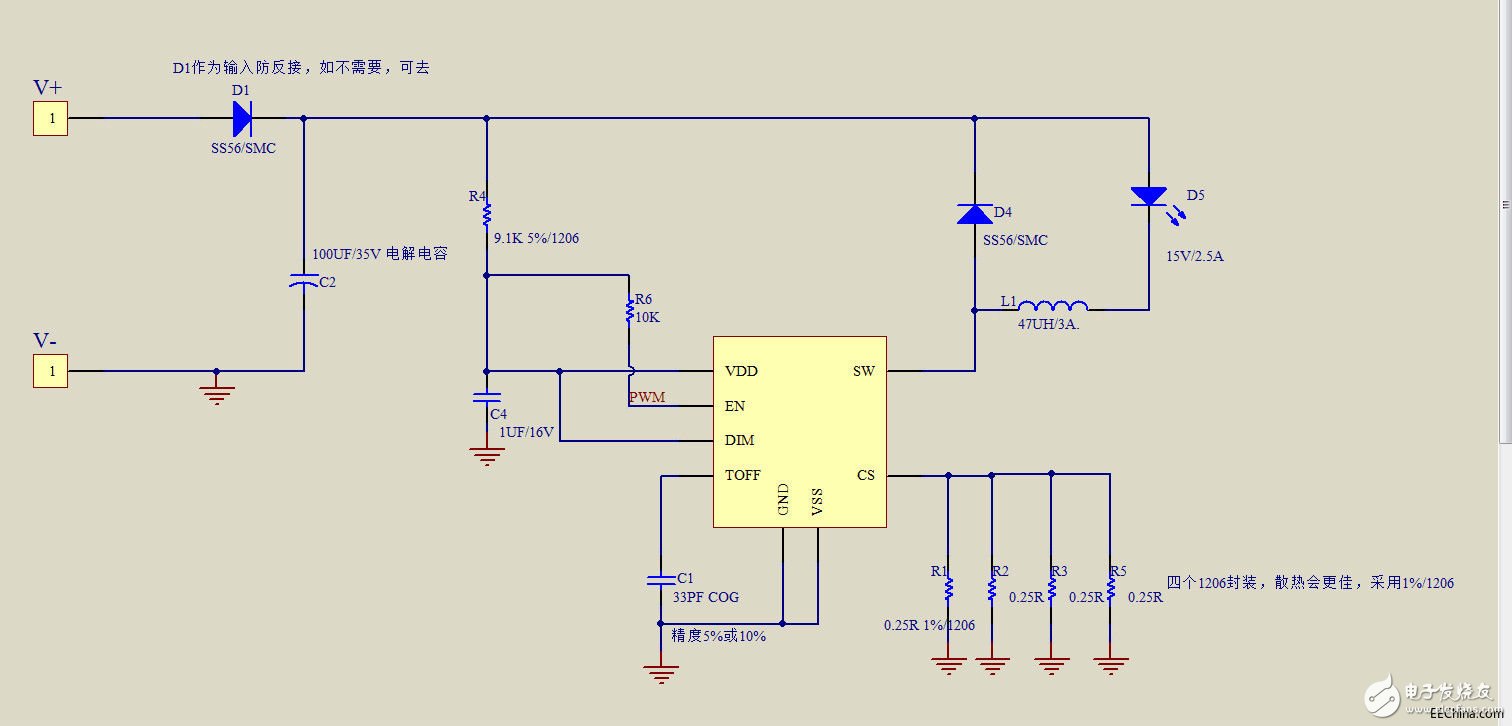

6，PWM调光原理图：

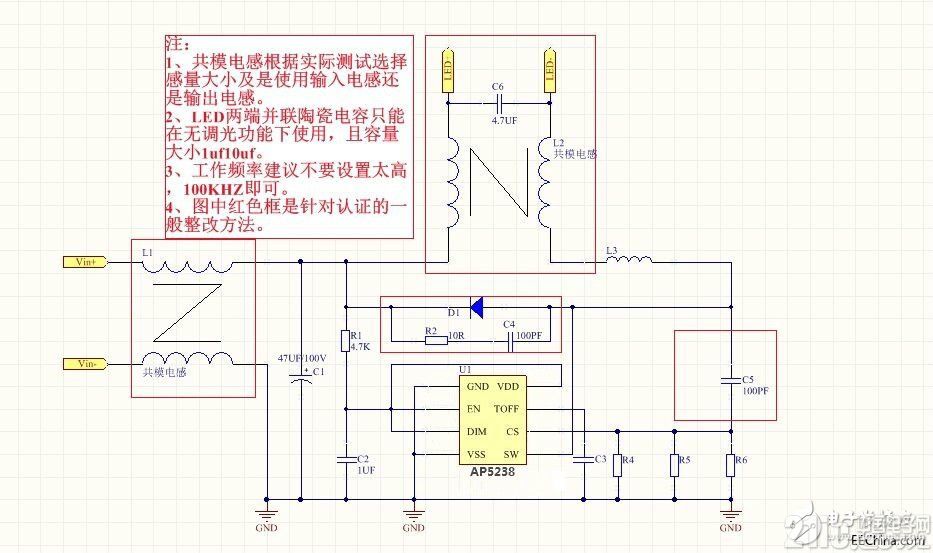

7，过认证原理图：

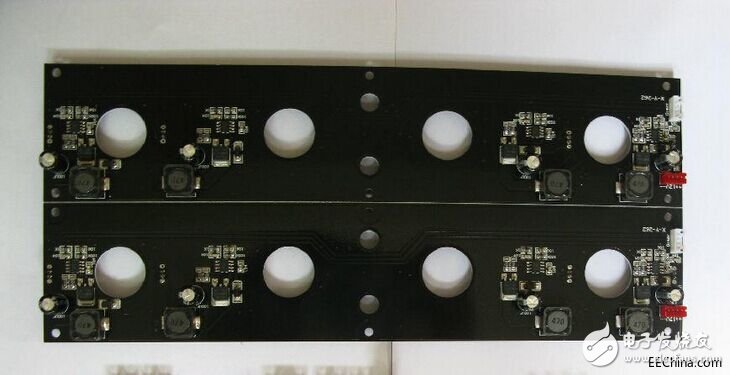

8，PCB画板注意：

AP5238 DC-DC恒流方案，输出电流2.3A 输出共阳 泛光灯，洗墙灯等低压灯具方案布板事项。

PCB布图，尽量把CS电阻靠近IC引脚放置，续流二极管回路尽量小。

需注意的是，芯片VDD引脚需并联一个 0.47uF以上的旁路电容，以保证电路稳定工作。
