简介数字万用表电源电路的改进方法

数字万用表大多采用9V叠层电池供电，由于叠层电池容量有限，价格较贵，因此颇感不便。本电路使用两节5号电池升压后供给万用表。

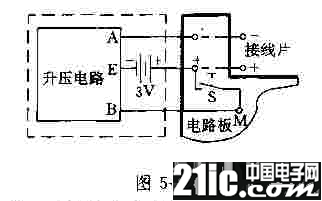

电路如图5-32所示。该升压电路参考东芝录像机中的变压器电路，经改进使用，效果很好。T为在小环形磁芯上，用直径0.1mm的高强度漆包线穿绕而成。焊接检查无误后，接上3V电源，总电流不应超过50mA，否则焊接有误，一般为反馈绕组接反，调换即可正常，测A、B两端电压9V左右。引出A、B、E三线和发光二极管VD3，再用蜡浇灌制成橡皮擦大小的模块。在DT890B型数字万用表上改装，接线如图5-33所示。首先拆去原表中的引线片，其负端接模块A端，正极接电池正极。表内电路经开关S输出正极M点接模块B端，电池负极接模块E端。这样打开表内开关S，升压电路就起振，输出9V电压，供表内电路工作，发光管VD3指示工作状况。
