电子电路：如何认识原理图之看清走线

其实认识元件是一个非常复杂的过程，毕竟元件的种类是很多的，同一类型的元件功能和电气特性也是各异的，但是学会了基本的识别方法，就能慢慢积累元件的知识，最后都能总结出自己的经验。

这次我来说说认识原理图的第二个必备技能：看清走线。

走线在原理图中十分重要，主要表现在以下几个方面：

1、电源的输入或输出位置，以及输入范围。例如如果我需要5V电源可以从哪个接口引出来?

2、信号线的连接，例如单片机引脚PA0连在哪?I2C连接在什么地方，我的I2C设备接在哪个端子?

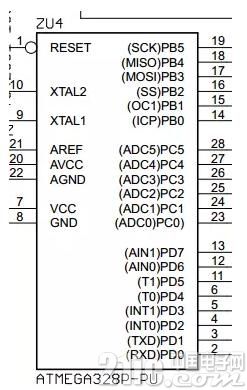

将连线前还需要有一个前置概念，先看下图：





芯片周围的这些带数字的线，原理图中称为引脚。所有的连线最终都是为了连接2个引脚。引脚上的数字就是引脚标号，这个芯片上的亦那叫从1-28，可以看出改芯片总共28个引脚。靠近引脚在芯片内部的英文是引脚名称，例如PB5说明该引脚是一个普通的IO口，编号为B5，P代表Port。

其中通用且重要的是VCC和GND，这两个名字通常代表了电源和地，几乎所有的芯片都有这2个引脚。

一般的软件画原理图，有三种连线的方式。

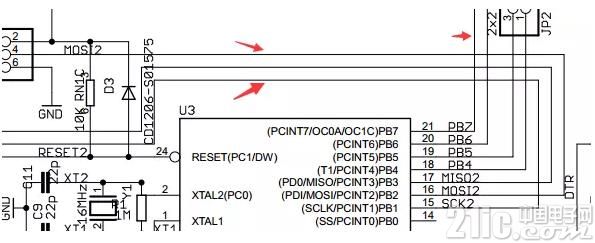

1、直接连线。

大部分的连线都是这种最普通的连线。





这种连线是最简单，连接的哪两个引脚还是比较清楚的。其中有一个点需要注意的在两条线交叉的时候，只有当交叉的位置有黑色点的时候才表示他们互相连接了，如果没有黑点，例如途中左边有很多交叉点，这些就是没有互相连接的。

2、网络标号。

这个也是原理图里非常常见的表示连线的方式。

使用网络的通常有2种情况

约定俗成的。一般电源的VCC，5V，3.3V，GND等都是使用网络标号的，这是一种习惯。

连线不方便的。比如周围线太多，连出去容易混淆。或者距离太远中间有阻挡等，就可以使用网络标号。如下图。

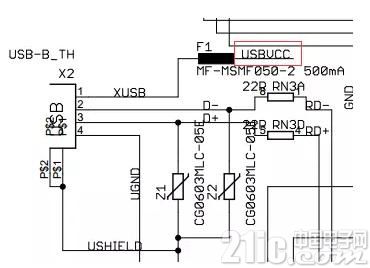

上两图中红框中的就是网络标号，同样的名字意味着这2处是连接的，比如图1写着USBVCC，图2中也写着USBVCC，他们之间好像没有线连接，但其实在电路上也是连接的，这就是所谓的网络标号的功能，将两个相同名称的地方相连接。

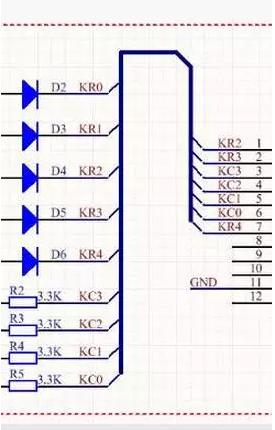

3、总线的方式

这种方式比较少见，其实还是由网络标号来完成定位，只是一种视觉上的连接。
