运放与电压比较器

运放我们常用来放大微弱的电压信号，常见运放有LM358,NE5532仪表专用运放ad620等。而电压比较器则用来比较两个输入电压的大小，常见的型号有LM393双电压比较器，LM339四电压比较器。在电路中应用广泛。

lm339电压比较器

运放与电压比较器有着同样的差分输入。但是他们的输出形式则不一样，在运放中输出则采用推挽形式。如下图：





运放

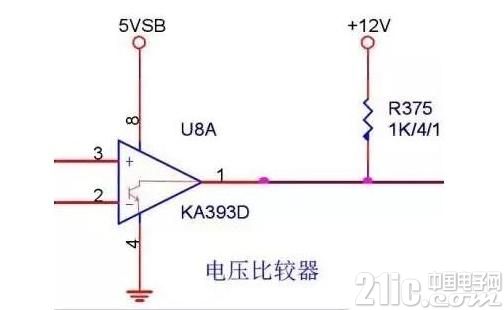

电压比较器

从上图我们可以看到两者的不同，电压比较器只用一只晶体管，集电极连到输出端，发射极接地。比较器需要外接一个从正电源端到输出端的上拉电阻，该上拉电阻相当于晶体管的集电极电阻。

在实际使用运放可以代替电压比较器做电压比较，而电压比较器则不能放大微弱的电压信号。例如我们在利用电流互感器测电流时我们需要用运放将微弱的电流信号放大用单片机取采集。而在漏电开关里用的则是电压比较器，当零序互感器检测到电流并且到达一定值电压比较器输出高电平，控制脱扣器动作完成断电操作。
