存储控制器与外设之间的关系

我们知道，S3C2440对外引出有27根地址线(ADDR0~ADDR26)，对应的访问范围为128M，另外，CPU还引出了8根片选信号(nGCS0~nGCS7)——低电平有效，对应8个BANK，这样就达到了1G的地址访问空间。

理论上我们知道可以使用的地址访问范围为4G(32位的CPU)，那么其他的地址空间用来做什么了呢?一部分是用来作为CPU的内部寄存器地址，一部分保留。

注意：S3C2440的寄存器范围处于：0x48000000~0x5fffffff;存储控制器的地址在：0x48000000~0x48000030(13个);

BANK1~BANK5的连接都差不多，所以对应的寄存器设置也一样;参考

setmem 0x48000008,0x00002e50,32

setmem 0x4800000c,0x00002e50,32

setmem 0x48000010,0x00002e50,32

setmem 0x48000014,0x00002e50,32

setmem 0x48000018,0x00002e50,32 主要用来设置访问时序

BANK0稍微有点不同，setmem 0x48000004,0x00000f40,32 (不知道时序方面的设置 是不是和boot rom有关)

下面重点分析SDRAM的连接与寻址的方式

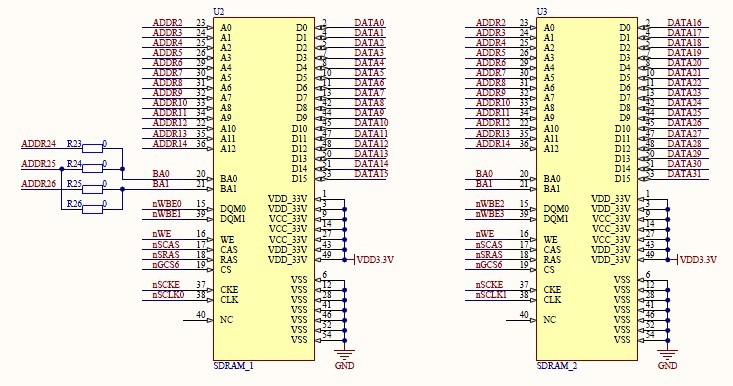

几个用于SDRAM的信号：

SDRAM的时钟有效信号SCKE;

SDRAM的时钟信号SCLK0/SCLK1;

数据掩码信号DQM0~DQM3,对应nWBE;

SDRAM的片选信号nSCS0，与nGCS6是同一管脚两个功能;

nSRAS 行地址选通脉冲信号;

nSCAS 列地址选通脉冲信号;





首先，SDRAM内部是由几个存储阵列组成，每个存储阵列为一个logical BANK

每个logical BANK 即存储阵列 又由行地址和列地址来寻址，就像EXCEL文档表格一样;一般有4个logical BANK。

对SDRAM的访问分为以下几个步骤;

使片选信号 nSCS0有效 BANK6 起始地址为0x30000000;

用两根地址线作为选择信号选择相应的logical BANK (addr25 addr24);addr26?(思考中)

对被选芯片进行统一的行列寻址;(行地址数：13 ，列地址数：9)当nSRAS有效时，addr2~addr14上发出的是行地址信号bit[23:11];当nSCAS有效时，发出的是列地址信号bit[10:2]。

为什么addr0和addr1没有连接，我们知道BANK6是32位宽的，那么这两根地址线就不用用到了(恒为0);

BANK6的起始地址是0x30000000，所以SDRAM的访问地址是0x30000000~0x33ffffff。

找到了存储单元，就开始传输数据了，那么怎么组织这32位宽的数据呢?

内存的这种接法，使它可以以8位访问，也可以16位访问，也可以32位访问

那4个信号nWBE3~0，正是字节选通控制。

按8位访问，也就是代码中若有：

*(unsigned char *) 0x30000000 = 0x78;

就是一个字节写，这时只有nBWE0信号有效

如果是0x30000001，则只有nBWE1有效(低)，其它无效(高)。

再举个例，如果是按16位访问呢?

如果是16位访问，代码一般就是：

*(unsigned short *)0x30000000 = 0x1978;

这是一个16位写。但此时要注意，最低位必须是0，而不能是1，比如地址0x30000001就会使CPU异常，因为必须16位对齐!

dat16 = *(unsigned short *)0x30000002;

这是一个16位读

在16位访问时，0x30000000地址写操作中，nWBE1, 0 = 低，nWBE3, 2 = 高。当0x30000002时，则是nWBE3,2为低，nWBE1,0为高(无效)

32位时则是4字节对齐，也就是最低的两个地址位A1，A0必须为0，即对于32位访问，0x30000001, 0x30000002, 0x30000003都会导致异常(出错)

对于32位访问，0x30000000的下一个地址是0x30000004，因为这个地址是字节地址，但一下子就访问了0x30000000~0x30000003四个字节，也就是nWBE3~0四个信号一起反应!!!

不同的CPU访问的机制是不一样的，这要具体看手册了，是分开片选的
