IC应用入门——学会使用TL431精密基准电压源IC

TL431是一款电压可调的精密基准电压源IC，其输出电压可在2.5～36V之间调整。在电子电路中，TL431的用途很广，其可以作为精密基准电压源，可以用来代替稳压管构成并联可调稳压电源，还可以作为恒流源及电压检测电路。另外，在开关电源中，TL431还可以作为简单的误差放大器。为了便于电子初学者更好地使用该IC，这里我们就介绍一下TL431的主要电参数及其基本应用电路。

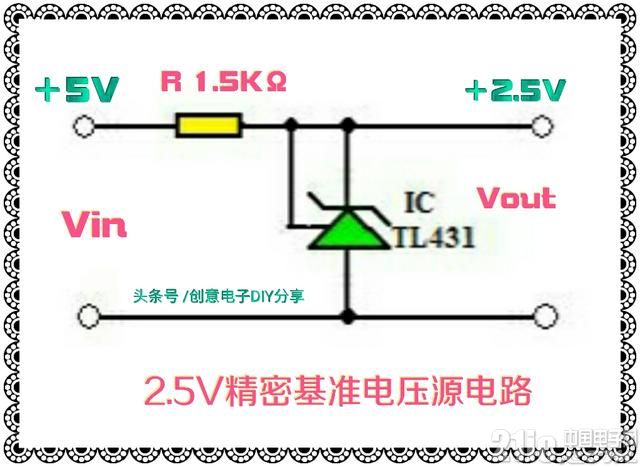

▲ 2.5V精密基准电压源电路。

TL431的最高输入电压为37V，输出电压可在2.5～36V范围内调整，工作电流最小为1mA，最大为100mA，输出的动态电阻为0.22Ω。

上图中TL431的R端与K端(TL431的引脚功能详见下图)直接连接，此时TL431作为一个2.5V的精密基准电压源，电阻R为TL431的限流电阻。本电路中，只要选取合适的限流电阻R，使流过TL431的工作电流≥1mA，TL431两端的电压即为稳定的2.500V(典型值为2.495V)，并且不随电源电压的变化而变化。这种使用TL431构成的精密基准电压源的温度系数仅有50ppm/℃，其输出电压的温度稳定性比稳压管稳压电路要好得多。这个基准电压源电路可以作为数字万用表及其它测量电路的精密基准电压。

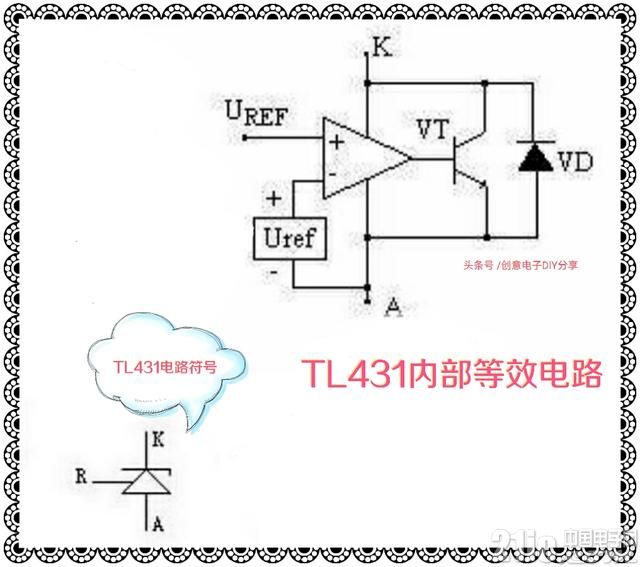

▲ TL431的内部等效电路及电路符号。

TL431的电路符号如上图所示，其使用方法与稳压管一样，阴极(K)接高电位，阳极(A)接低电位;R为基准端，该端的输入电流仅有2μA。

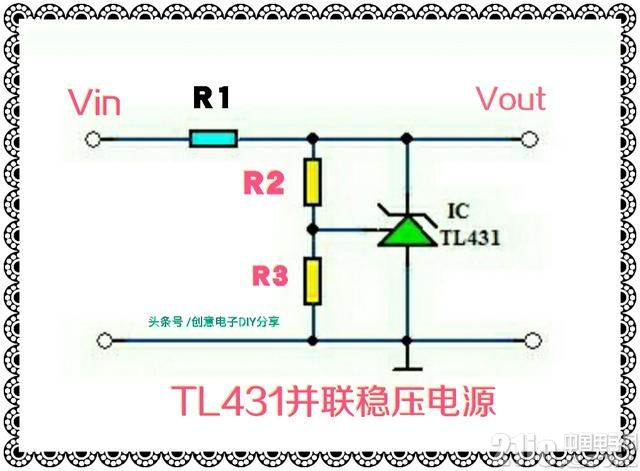

▲ TL431并联可调稳压电源。

上图为TL431构成的并联型可调稳压电源，其输出电压Vout=2.5V x (1+R2/R3)，改变电阻R2或R3的阻值，Vout可在2.5～36V之间变化。本电路可以用来代替2.5～36V的稳压管稳压电路。电阻R1为限流电阻。

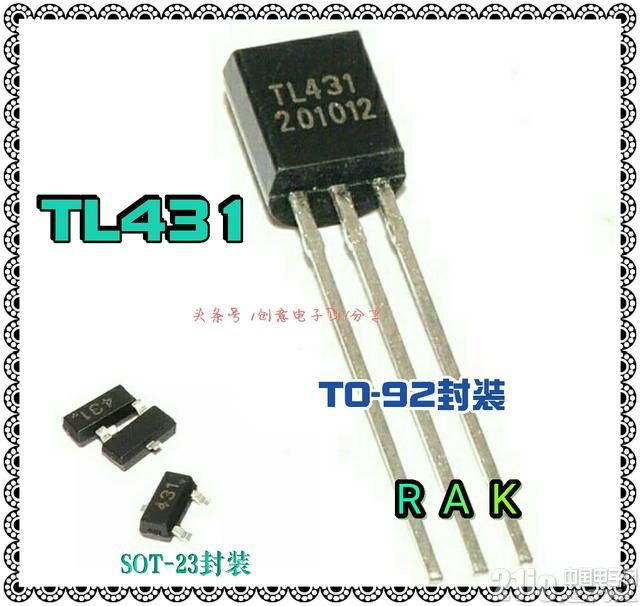

▲ TL431的引脚排列及外形。

TL431的封装有多种，上图为TO-92和SOT-23封装的?TL431，除此之外还有DIP-8封装的TL431，这种封装的TL431有5个空脚，占用PCB板的面积较大，故现在很少使用DIP-8封装的TL431。

TL431使用注意事项

①、TL431在作为基准电压源使用时，要求最小工作电流要≥1mA，否则稳压性能将变差。其最大工作电流为100mA，在高压输出时，工作电流不可过大，否则TL431会严重发热。

②、TL431在使用时，其A、K两端有容性负载时可能会产生寄生振荡，故不宜接入0.01～3μF的电容。这就是我们见到TL431构成的稳压电路两端很少并联电容的原因。
