干簧管工作原理和特性（一）

干簧管的工作原理

在比较敏感的环境下使用干簧开关通常会使用磁铁来激活干簧开管，清楚的了解这一相互作用对保证传感器正常工作是非常重要的。传感器可能应用于常开模式，常闭模式或保持模式上。于常开模式下，当有磁铁靠近干簧开关时(反之亦然)干簧片就会关闭，将磁铁移开后干簧片就会重新打开。于常闭模式下，当有磁铁靠近磁簧开关时干簧片就会打开，将磁铁移开后干簧片就会重新关闭。于保持模式上，干簧片可能是在常开或常闭两种状态，当有磁铁靠近干簧管时干簧片就会改变它们的形态，如果起初的形态是打开，现在就会关闭，当磁铁移开后干簧片仍会保持关闭，这时将改变了磁极性的磁铁再靠近时干簧片才会打开，将磁铁移走后干簧片仍会保持打开。此时再将磁铁的磁极反转并靠近干簧管时开关会再次关闭，而磁铁移开后仍保持关闭，于这情况下一个是保持模式传感器或是双稳态传感器。于以下的图表，我们会概述当使用磁铁时一些必须注意的要点，请记住磁场是三维的。在磁簧开关中永久性磁铁是最常用到的，其使用方法取决于实际应用，以下是一些应用方法：由前到后的动作(见图一);





图一，展示了磁铁由前向后的移动是干簧开关的状态变化。

旋转动作(见图二);













图二，显示了一个干簧管在磁铁做旋转动作时的状态变化。

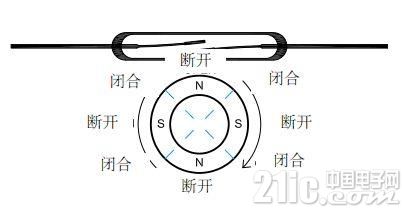

图三，让干簧开关穿过环状磁铁中心显示出开闭点。

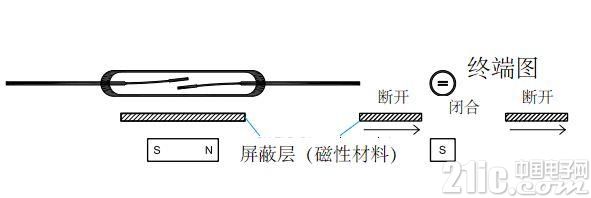

使用磁屏蔽片来改变磁通流(见图四)





图四，磁屏蔽经过干簧管和永久磁铁缩之间时分流了可以干扰干簧开关开合的磁力线。

绕轴转动(见图五);





图五，做绕轴转动的磁铁对干簧开关开合的干扰。
