荷兰飞利浦公司推出的TDA1521是一款双声道高保真功放IC，其工作电压范围宽，输出功率大，失真小，并且内部设有多种保护电路，工作稳定可靠。该功放IC既可采用双电源供电，亦可采用单电源供电，由于内部含有两个相同的功放电路，并且外围元件很少，故使用一片TDA1521即可根据实际情况方便的组成OTL功放、OCL功放和BTL功放，非常适合初学者自己动手制作功放。下面介绍两款采用TDA1521设计的OCL功放电路和OTL功放电路。

功放DIY——用TDA1521音频功放IC自制高保真有源音箱





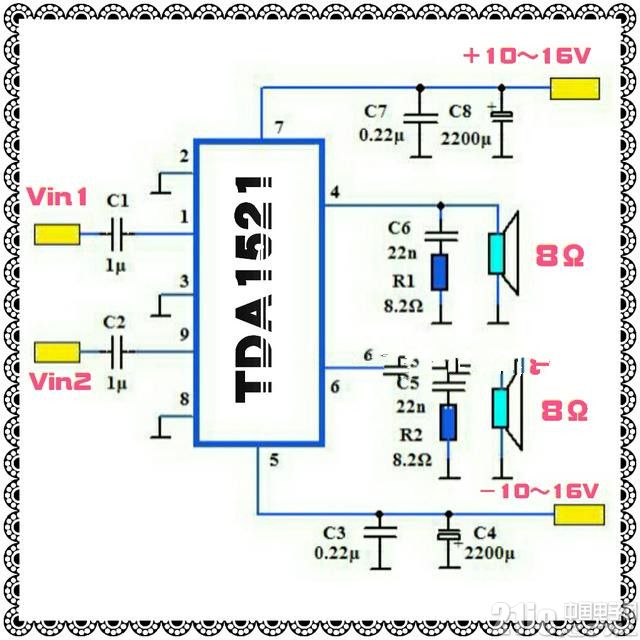

TDA1521采用9脚单列直插封装，内部设有短路及过热保护电路，并具有开关机静噪功能(在接通或断开电源时无冲击噪声)。该IC的工作电压范围为±7.5～±20V，静态电流为40mA，输入电阻20KΩ，信噪比为85dB。在电源电压为±16V时，输出功率为12Wx2(RL=8Ω，THD=0.5%)，或15Wx2(RL=8Ω，THD=10%)。由于OCL功放电路输出端不含输出耦合电容，故其低音效果更好。本电路可以在±10～±16V电源电压下工作。

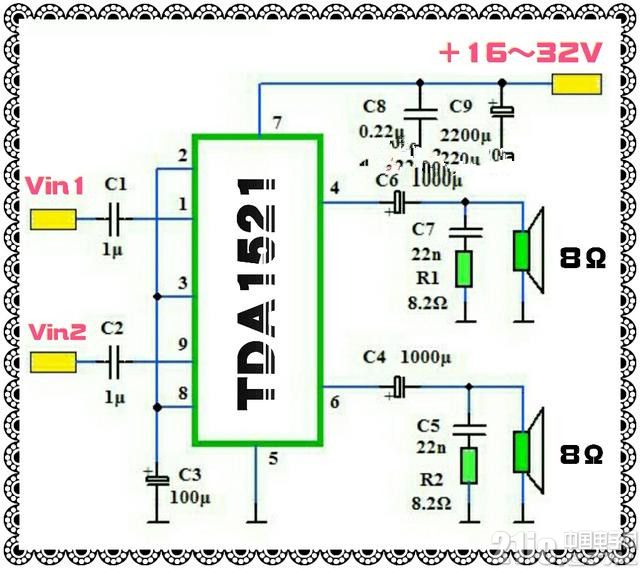

▲ TDA1521构成的OTL功放电路。

若实际中没有双电源，亦可以将TDA1521接成单电源使用，此时需要将TDA1521的②③⑧脚连接起来，然后通过一个100μF的电解电容(即图中的C3)接地，同时TDA1521的输出端④脚和⑥脚都要通过输出耦合电容与喇叭连接。TDA1521接成单电源使用时，推荐工作电压范围为16～32V。由于其输出耦合电容为上千μF的电解电容，故这种OTL功放在处理低频信号方面要逊于上图所示的OCL功放电路。

功放DIY——用TDA1521音频功放IC自制高保真有源音箱

▲ 单列直插9脚封装的TDA1521。

上图为单列直插9脚封装的TDA1521?，还有一种TDA1521A，虽然也是单列直插封装，但其散热片与TDA1521不一样，在选用时需要注意。

功放DIY——用TDA1521音频功放IC自制高保真有源音箱

▲ TDA1521构成的BTL功放。

由于TDA1521内部含有两个相同的功放电路，故可以方便的接成BTL功放电路，这样在较低的电源电压下即可输出较大的功率。?这种采用TDA1521构成的BTL功放电路，其最大输出功率可达30W。

制作注意事项

1、TDA1521自身的散热片不能接地，故外接散热片时，必须在TDA1521自身散热片与外加散热片之间添加云母片作为绝缘(若不加云母片，并且外加的散热片是接地的，开机很容易损坏TDA1521)。

2、上面介绍的OCL电路和OTL电路中，各个无极性电容皆选用独石电容。与2200μF电源滤波电容并联的0.22μF电容，焊接时要尽可能靠近TDA1521的电源引脚。
