精解汽车电路原理图

电路原理图是利用电气线路符号将每一个系统合理的连接起来，能简明清晰地反映电气系统各部件的连接关系的图形。

其优点是：

图面清晰、简单明了、通俗易懂。便于分析、查找电路故障。





◇ 整车电路原理图：

为了生产与教学的需要，常常需要尽快找到某条电路的始末，以便确定故障分析的路线。在分析故障原因时，不能孤立地仅局限于某一部分，而要将这一部分电路在整车电路中的位置及与相关电路的联系都表达出来。整车电路图的优点在于：

(1)对全车电路有完整的概念，它既是一幅完整的全车电路图，又是一幅互相联系的局部电路图。重点难点突出、繁简适当。

(2)在此图上建立起电位高、低的概念：其负极“-”接地(俗称搭铁)，电位最低，可用图中的最下面一条线表示;正极“+”电位最高，用最上面的那条线表示。电流的方向基本都是由上而下，路径是：电源正极“+”→开关→用电器→搭铁→电源负极“-”。

(3)各局部电路(或称子系统)相互并联且关系清楚，发电机与蓄电池间、各个子系统之间的连接点尽量保持原位，熔断器、开关及仪表等的接法基本上与原图吻合。

◇ 局部电路原理图：

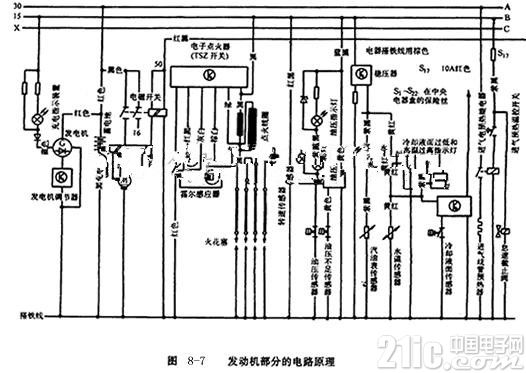

为了弄清汽车电器的内部结构，各个部件之间相互连接的关系，弄懂某个局部电路的工作原理，常从整车电路图中抽出某个需要研究的局部电路，参照其他翔实的资料，必要时根据实地测绘、检查和试验记录，将重点部位进行放大、绘制并加以说明。这种电路图的用电器少、幅面小，看起来简单明了，易读易绘;其缺点是只能了解电路的局部。如下图所示为普桑发动机部分的电路原理图。
