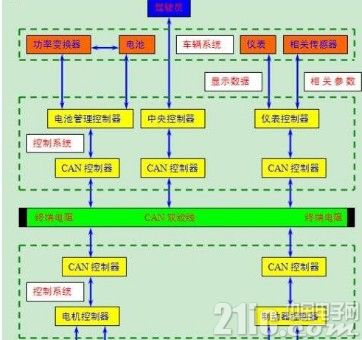

CAN接120欧姆终端电阻的原因分析

本文主要是关于CAN总线的相关介绍，并着重对CAN接120欧姆终端电阻的原因进行了详尽的阐述。

CAN总线

CAN是控制器局域网络(Controller Area Network， CAN)的简称，是由以研发和生产汽车电子产品著称的德国BOSCH公司开发的，并最终成为国际标准(ISO 11898)，是国际上应用最广泛的现场总线之一。 在北美和西欧，CAN总线协议已经成为汽车计算机控制系统和嵌入式工业控制局域网的标准总线，并且拥有以CAN为底层协议专为大型货车和重工机械车辆设计的J1939协议。

CAN总线是德国BOSCH公司从80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。通信速率最高可达1Mbps。

完成对通信数据的成帧处理

CAN总线通信接口中集成了CAN协议的物理层和数据链路层功能，可完成对通信数据的成帧处理，包括位填充、数据块编码、循环冗余检验、优先级判别等项工作。

使网络内的节点个数在理论上不受限制

CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码。采用这种方法的优点可使网络内的节点个数在理论上不受限制，数据块的标识符可由11位或29位二进制数组成，因此可以定义2或2个以上不同的数据块，这种按数据块编码的方式，还可使不同的节点同时接收到相同的数据，这一点在分布式控制系统中非常有用。数据段长度最多为8个字节，可满足通常工业领域中控制命令、工作状态及测试数据的一般要求。同时，8个字节不会占用总线时间过长，从而保证了通信的实时性。CAN协议采用CRC检验并可提供相应的错误处理功能，保证了数据通信的可靠性。CAN卓越的特性、极高的可靠性和独特的设计，特别适合工业过程监控设备的互连，因此，越来越受到工业界的重视，并已公认为最有前途的现场总线之一。

可在各节点之间实现自由通信

CAN总线采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。CAN总线上任意节点可在任意时刻主动地向网络上其它节点发送信息而不分主次，因此可在各节点之间实现自由通信。CAN总线协议已被国际标准化组织认证，技术比较成熟，控制的芯片已经商品化，性价比高，特别适用于分布式测控系统之间的数据通讯。CAN总线插卡可以任意插在PC AT XT兼容机上，方便地构成分布式监控系统。

结构简单

只有2根线与外部相连，并且内部集成了错误探测和管理模块。

传输距离和速率

CAN总线特点：(1) 数据通信没有主从之分，任意一个节点可以向任何其他(一个或多个)节点发起数据通信，靠各个节点信息优先级先后顺序来决定通信次序，高优先级节点信息在134μs通信; (2) 多个节点同时发起通信时，优先级低的避让优先级高的，不会对通信线路造成拥塞; (3) 通信距离最远可达10KM(速率低于5Kbps)速率可达到1Mbps(通信距离小于40M);(4) CAN总线传输介质可以是双绞线，同轴电缆。CAN总线适用于大数据量短距离通信或者长距离小数据量，实时性要求比较高，多主多从或者各个节点平等的现场中使用。

技术介绍

位仲裁

要对数据进行实时处理，就必须将数据快速传送，这就要求数据的物理传输通路有较高的速度。在几个站同时需要发送数据时，要求快速地进行总线分配。实时处理通过网络交换的紧急数据有较大的不同。一个快速变化的物理量，如汽车引擎负载，将比类似汽车引擎温度这样相对变化较慢的物理量更频繁地传送数据并要求更短的延时。

CAN总线以报文为单位进行数据传送，报文的优先级结合在11位标识符中，具有最低二进制数的标识符有最高的优先级。这种优先级一旦在系统设计时被确立后就不能再被更改。总线读取中的冲突可通过位仲裁解决。例如标识符0111111、0100100、0100111发生位仲裁时，0100100报文将会被跟踪，而其余报文会被丢弃。具体过程为：当几个站同时发送报文时，站1的报文标识符为0111111，站2的报文标识符为0100110，站3的报文标识符为0100111，所有标识符都有相同的两位01，直到第3位进行比较时，站1的报文被丢弃，因为它的第3位为高，而其它两个站的报文第3位为低。站2和站3报文的4、5、6位相同，直到第7位时，站3的报文才被丢弃。注意，总线中的信号持续跟踪最后获得总线读取权的站的报文。在此例中，站2的报文被跟踪。这种非破坏性位仲裁方法的优点在于，在网络最终确定哪一个站的报文被传送以前，报文的起始部分已经在网络上传送了。所有未获得总线读取权的站都成为具有最高优先权报文的接收站，并且不会在总线再次空闲前发送报文。

CAN具有较高的效率是因为总线仅仅被那些请求总线悬而未决的站利用，这些请求是根据报文在整个系统中的重要性按顺序处理的。这种方法在网络负载较重时有很多优点，因为总线读取的优先级已被按顺序放在每个报文中了，这可以保证在实时系统中较低的个体隐伏时间。

对于主站的可靠性，由于CAN协议执行非集中化总线控制，所有主要通信，包括总线读取 (许可)控制，在系统中分几次完成。这是实现有较高可靠性的通信系统的唯一方法。

CAN与其它通信方案的比较

在实践中，有两种重要的总线分配方法：按时间表分配和按需要分配。在第一种方法中，不管每个节点是否申请总线，都对每个节点按最大期间分配。由此，总线可被分配给每个站并且是唯一的站，而不论其是立即进行总线存取或在一特定时间进行总线存取。这将保证在总线存取时有明确的总线分配。在第二种方法中，总线按传送数据的基本要求分配给一个站，总线系统按站希望的传送分配(如：EthernetCSMA/CD)。因此，当多个站同时请求总线存取时，总线将终止所有站的请求，这时将不会有任何一个站获得总线分配。为了分配总线，多于一个总线存取是必要的。

CAN实现总线分配的方法，可保证当不同的站申请总线存取时，明确地进行总线分配。这种位仲裁的方法可以解决当两个站同时发送数据时产生的碰撞问题。不同于Ethernet网络的消息仲裁，CAN的非破坏性解决总线存取冲突的方法，确保在不传送有用消息时总线不被占用。甚至当总线在重负载情况下，以消息内容为优先的总线存取也被证明是一种有效的系统。虽然总线的传输能力不足，所有未解决的传输请求都按重要性顺序来处理。在CSMA/CD这样的网络中，如Ethernet，系统往往由于过载而崩溃，而这种情况在CAN中不会发生。

CAN的报文格式

在总线中传送的报文，每帧由7部分组成。CAN协议支持两种报文格式，其唯一的不同是标识符(ID)长度不同，标准格式为11位，扩展格式为29位。

在标准格式中，报文的起始位称为帧起始(SOF)，然后是由11位标识符和远程发送请求位 (RTR)组成的仲裁场。RTR位标明是数据帧还是请求帧，在请求帧中没有数据字节。

控制场包括标识符扩展位(IDE)，指出是标准格式还是扩展格式。它还包括一个保留位 (ro)，为将来扩展使用。它的最后四个位用来指明数据场中数据的长度(DLC)。数据场范围为0～8个字节，其后有一个检测数据错误的循环冗余检查(CRC)。

应答场(ACK)包括应答位和应答分隔符。发送站发送的这两位均为隐性电平(逻辑1)，这时正确接收报文的接收站发送主控电平(逻辑0)覆盖它。用这种方法，发送站可以保证网络中至少有一个站能正确接收到报文。

报文的尾部由帧结束标出。在相邻的两条报文间有一很短的间隔位，如果这时没有站进行总线存取，总线将处于空闲状态。

CAN数据帧的组成

远程帧

远程帧由6个场组成：帧起始、仲裁场、控制场、CRC场、应答场和帧结束。远程帧不存在数据场。

远程帧的RTR位必须是隐位。

DLC的数据值是独立的，它可以是0～8中的任何数值，为对应数据帧的数据长度。

错误帧

错误帧由两个不同场组成，第一个场由来自各站的错误标志叠加得到，第二个场是错误界定符

错误标志具有两种形式：

活动错误标志(Active error flag)，由6个连续的显位组成

认可错误标志(Passive error flag)，由6个连续的隐位组成

错误界定符包括8个隐位

超载帧

超载帧包括两个位场：超载标志和超载界定符

发送超载帧的超载条件：

要求延迟下一个数据帧或远程帧

在间歇场检测到显位

超载标志由6个显位组成

超载界定符由8个隐位组成

数据错误检测

不同于其它总线，CAN协议不能使用应答信息。事实上，它可以将发生的任何错误用信号发出。CAN协议可使用五种检查错误的方法，其中前三种为基于报文内容检查。

3.4.1循环冗余检查(CRC)

在一帧报文中加入冗余检查位可保证报文正确。接收站通过CRC可判断报文是否有错。

3.4.2 帧检查

这种方法通过位场检查帧的格式和大小来确定报文的正确性，用于检查格式上的错误。

3.4.3.应答错误

如前所述，被接收到的帧由接收站通过明确的应答来确认。如果发送站未收到应答，那么表明接收站发现帧中有错误，也就是说，ACK场已损坏或网络中的报文无站接收。CAN协议也可通过位检查的方法探测错误。

3.4.4 总线检测

有时，CAN中的一个节点可监测自己发出的信号。因此，发送报文的站可以观测总线电平并探测发送位和接收位的差异。

3.4.5 位填充

一帧报文中的每一位都由不归零码表示，可保证位编码的最大效率。然而，如果在一帧报文中有太多相同电平的位，就有可能失去同步。为保证同步，同步沿用位填充产生。在五个连续相等位后，发送站自动插入一个与之互补的补码位;接收时，这个填充位被自动丢掉。例如，五个连续的低电平位后，CAN自动插入一个高电平位。CAN通过这种编码规则检查错误，如果在一帧报文中有6个相同位，CAN就知道发生了错误。

如果至少有一个站通过以上方法探测到 一个或多个错误，它将发送出错标志终止当前的发送。这可以阻止其它站接收错误的报文，并保证网络上报文的一致性。当大量发送数据被终止后，发送站会自动地重新发送数据。作为规则，在探测到错误后23个位周期内重新开始发送。在特殊场合，系统的恢复时间为31个位周期。

但这种方法存在一个问题，即一个发生错误的站将导致所有数据被终止，其中也包括正确的数据。因此，如果不采取自监测措施，总线系统应采用模块化设计。为此，CAN协议提供一种将偶然错误从永久错误和局部站失败中区别出来的办法。这种方法可以通过对出错站统计评估来确定一个站本身的错误并进入一种不会对其它站产生不良影响的运行方法来实现，即站可以通过关闭自己来阻止正常数据因被错误地当成不正确的数据而被终止。

硬同步和重同步





硬同步只有在总线空闲状态条件下隐形位到显性位的跳变沿发生时才进行，表明报文传输开始。在硬同步之后，位时间计数器随同步段重新开始计数。硬同步强行将已发生的跳变沿置于重新开始的位时间同步段内。根据同步规则，如果某一位时间内已有一个硬同步出现，该位时间内将不会发生再同步。再同步可能导致相位缓冲段1被延长或相位缓冲段2被短。这两个相位缓冲段的延长时间或缩短时间上限由再同步跳转宽度(SJW)给定。

可靠性

为防止汽车在使用寿命期内由于数据交换错误而对司机造成危险，汽车的安全系统要求数据传输具有较高的安全性。如果数据传输的可靠性足够高，或者残留下来的数据错误足够低的话，这一目标不难实现。从总线系统数据的角度看，可靠性可以理解为，对传输过程产生的数据错误的识别能力。

残余数据错误的概率可以通过对数据传输可靠性的统计测量获得。它描述了传送数据被破坏和这种破坏不能被探测出来的概率。残余数据错误概率必须非常小，使其在系统整个寿命周期内，按平均统计时几乎检测不到。计算残余错误概率要求能够对数据错误进行分类，并且数据传输路径可由一模型描述。如果要确定CAN的残余错误概率，我们可将残留错误的概率作为具有80～90位的报文传送时位错误概率的函数，并假定这个系统中有5～10个站，并且错误率为1/1000，那么最大位错误概率为10—13数量级。例如，CAN网络的数据传输率最大为1Mbps，如果数据传输能力仅使用50%，那么对于一个工作寿命4000小时、平均报文长度为 80位的系统，所传送的数据总量为9×1010。在系统运行寿命期内，不可检测的传输错误的统计平均小于10—2量级。换句话说，一个系统按每年365天，每天工作8小时，每秒错误率为0. 7计算，那么按统计平均，每1000年才会发生一个不可检测的错误。

应用举例

CAN总线在工控领域主要使用低速-容错CAN即ISO11898-3标准，在汽车领域常使用500Kbps的高速CAN。

某进口车型拥有，车身、舒适、多媒体等多个控制网络，其中车身控制使用CAN网络，舒适使用LIN网络，多媒体使用MOST网络，以CAN网为主网，控制发动机、变速箱、ABS等车身安全模块，并将转速、车速、油温等共享至全车，实现汽车智能化控制，如高速时自动锁闭车门，安全气囊弹出时，自动开启车门等功能。

CAN系统又分为高速和低速，高速CAN系统采用硬线是动力型，速度：500kbps，控制ECU、ABS等;低速CAN是舒适型，速度：125Kbps，主要控制仪表、防盗等。

某医院现有5台16T/H XXXX燃气锅炉，向洗衣房、制剂室、供应室、生活用水、暖气等设施提供5kg/cm2的蒸汽，全年耗用天然气1200万m3，耗用20万吨自来水。医院采用接力式方式供热，对热网进行地域性管理，分四大供热区。其中冬季暖气的用气量很大，据此设计了基于CAN现场总线的分布式锅炉蒸汽热网智能监控系统。现场应用表明：该楼宇自动化系统具有抗干扰能力强，现场组态容易，网络化程度高，人机界面友好等特点。

CAN接120欧姆终端电阻的原因分析

高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。对于低频信号则不用?CAN总线两端必须连接终端电阻才可以正常工作，终端电阻应该与通讯电缆的阻抗相同，典型值为120欧姆。其作用是匹配总线阻抗，提高数据通信的抗干扰性及可靠行。??

1.?终端电阻的作用就是吸收信号反射及回波，而产生信号反射的最大便是阻抗不连续以及不匹配。?

2.?如果是加在单独的两根线上，相当于一个开环的状态，根据产生信号反射的，也就是说这种连接方式会导致单线上阻抗更加不连续，在末端突然变为0，会导致反射成倍增加。?高速CAN所加的两个120欧的电阻实际上模拟的是线束连接无穷远的时候在传输线上产生的特性阻抗(而不是实际阻抗)，这是个典型经验值，具体值取决于所采用的线束类型。?以上如仍有不明之处，请简单查阅下传输线理论和信号反射相关的知识。?

CAN低速之所以不加终端电阻，是因为不同的频率时，同样的连接方式所产生的信号反射和回波差异很大，频率越高，反射和回波越强烈。另外不同的频率下，传输线的特性阻抗是不同的。??

3.?在ISO-11898-2：2003第4页第一段中大致有这么一句话：“当一个显性位发送到至少包含一个CAN驱动处于开启状态的网络上时，意味着有电流经过终端电阻，因此，CAN_H和CAN_L具有了不同的电压值。”，也就是说，在显性状态时，终端电阻会稳定并增强差分电压，当去掉一个或两个终端，通过示波器可以明显看到一是信号不稳，二是差分电压会有变化，缺少终端或没有终端电阻时所测到的电压我认为是单纯由CAN驱动器所产生的，离发送端越远，电压差异越大。

浅谈CAN总线协议

控制器局域网CAN( Controller Area Network)属于现场总线的范畴，是一种有效支持分布式控制系统的串行通信网络。是由德国博世公司在20世纪80年代专门为汽车行业开发的一种串行通信总线。由于其高性能、高可靠性以及独特的设计而越来越受到人们的重视，被广泛应用于诸多领域。而且能够检测出产生的任何错误。当信号传输距离达到10km时，CAN仍可提供高达50kbit/s的数据传输速率。由于CAN总线具有很高的实时性能和应用范围，从位速率最高可达1Mbps的高速网络到低成本多线路的50Kbps网络都可以任意搭配。因此，CAN己经在汽车业、航空业、工业控制、安全防护等领域中得到了广泛应用。

随着CAN总线在各个行业和领域的广泛应用，对其的通信格式标准化也提出了更严格的要求。1991年CAN总线技术规范(Version2.0)制定并发布。该技术规范共包括A和B两个部分。其中2.0A给出了CAN报文标准格式，而2.0B给出了标准的和扩展的两种格式。美国的汽车工程学会SAE在2000年提出了J1939协议，此后该协议成为了货车和客车中控制器局域网的通用标准。CAN总线技术也在不断发展。传统的CAN是基于事件触发的，信息传输时间的不确定性和优先级反转是它固有的缺陷。当总线上传输消息密度较小时，这些缺陷对系统的实时性影响较小;但随着在总线上传输消息密度的增加，系统实时性能会急剧下降。为了满足汽车控制对实时性和传输消息密度不断增长的需要，改善CAN总线的实时性能非常必要。于是，传统CAN与时间触发机制相结合产生了TTCAN(TIme-Triggered CAN)，ISO11898-4己包含了TTCAN。 TTCAN总线和传统CAN总线系统的区别是：总线上不同的消息定义了不同的时间槽(TImer Slot)。

相关组织

依据国际标准化组织/开放系统互连(InternaTIonal Standardi-zaTIon Organization/Open SystemInterconnection，ISO/OSI)参考模型，CAN的ISO/OSI参考模型的层结构。

概念和特征

CAN总线的工作原理

CAN总线使用串行数据传输方式，可以1Mb/s的速率在40m的双绞线上运行，也可以使用光缆连接，而且在这种总线上总线协议支持多主控制器。 [1] CAN与I2C总线的许多细节很类似，但也有一些明显的区别。当CAN总线上的一个节点(站)发送数据时，它以报文形式广播给网络中所有节点。对每个节点来说，无论数据是否是发给自己的，都对其进行接收。每组报文开头的11位字符为标识符，定义了报文的优先级，这种报文格式称为面向内容的编址方案。在同一系统中标识符是唯一的，不可能有两个站发送具有相同标识符的报文。当几个站同时竞争总线读取时，这种配置十分重要。

当一个站要向其它站发送数据时，该站的CPU将要发送的数据和自己的标识符传送给本站的CAN芯片，并处于准备状态;当它收到总线分配时，转为发送报文状态。CAN芯片将数据根据协议组织成一定的报文格式发出，这时网上的其它站处于接收状态。每个处于接收状态的站对接收到的报文进行检测，判断这些报文是否是发给自己的，以确定是否接收它。由于CAN总线是一种面向内容的编址方案，因此很容易建立高水准的控制系统并灵活地进行配置。我们可以很容易地在CAN总线中加进一些新站而无需在硬件或软件上进行修改。当所提供的新站是纯数据接收设备时，数据传输协议不要求独立的部分有物理目的地址。它允许分布过程同步化，即总线上控制器需要测量数据时，可由网上获得，而无须每个控制器都有自己独立的传感器。

CAN总线特征

(1)报文(Message)总线上的数据以不同报文格式发送，但长度受到限制。当总线空闲时，任何一个网络上的节点都可以发送报文。

(2)信息路由(Information Routing)在CAN中，节点不使用任何关于系统配置的报文，比如站地址，由接收节点根据报文本身特征判断是否接收这帧信息。因此系统扩展时，不用对应用层以及任何节点的软件和硬件作改变，可以直接在CAN中增加节点。

(3)标识符(Identifier) 要传送的报文有特征标识符(是数据帧和远程帧的一个域)，它给出的不是目标节点地址，而是这个报文本身的特征。信息以广播方式在网络上发送，所有节点都可以接收到。节点通过标识符判定是否接收这帧信息。

(4)数据一致性应确保报文在CAN里同时被所有节点接收或同时不接收，这是配合错误处理和再同步功能实现的。

(5)位传输速率不同的CAN系统速度不同，但在一个给定的系统里，位传输速率是唯一的，并且是固定的。

(6)优先权 由发送数据的报文中的标识符决定报文占用总线的优先权。标识符越小，优先权越高。

(7)远程数据请求(Remote Data Request) 通过发送远程帧，需要数据的节点请求另一节点发送相应的数据。回应节点传送的数据帧与请求数据的远程帧由相同的标识符命名。

(8)仲裁(Arbitration) 只要总线空闲，任何节点都可以向总线发送报文。如果有两个或两个以上的节点同时发送报文，就会引起总线访问碰撞。通过使用标识符的逐位仲裁可以解决这个碰撞。仲裁的机制确保了报文和时间均不损失。当具有相同标识符的数据帧和远程帧同时发送时，数据帧优先于远程帧。在仲裁期间，每一个发送器都对发送位的电平与被监控的总线电平进行比较。如果电平相同，则这个单元可以继续发送，如果发送的是“隐性”电平而监视到的是“显性”电平，那么这个单元就失去了仲裁，必须退出发送状态。

(9)总线状态 总线有“显性”和“隐性”两个状态，“显性”对应逻辑“0”，“隐性”对应逻辑“1”。“显性”状态和“隐性”状态与为“显性”状态，所以两个节点同时分别发送“0”和“1”时，总线上呈现“0”。CAN总线采用二进制不归零(NRZ)编码方式，所以总线上不是“0”，就是“1”。但是CAN协议并没有具体定义这两种状态的具体实现方式。

(10)故障界定(Confinement) CAN节点能区分瞬时扰动引起的故障和永久性故障。故障节点会被关闭。

(11)应答接收节点对正确接收的报文给出应答，对不一致报文进行标记。

(12)CAN通讯距离最大是10公里(设速率为5Kbps)，或最大通信速率为1Mbps(设通信距离为40米)。

(13)CAN总线上的节点数可达110个。通信介质可在双绞线，同轴电缆，光纤中选择。

(14)报文是短帧结构，短的传送时间使其受干扰概率低，CAN有很好的校验机制，这些都保证了CAN通信的可靠性。

CAN总线的特点

(1)具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点;

(2)采用双线串行通信方式，检错能力强，可在高噪声干扰环境中工作;

(3)具有优先权和仲裁功能，多个控制模块通过CAN 控制器挂到CAN-bus 上，形成多主机局部网络;

(4)可根据报文的ID决定接收或屏蔽该报文;

(5)可靠的错误处理和检错机制;

(6)发送的信息遭到破坏后，可自动重发;

(7)节点在错误严重的情况下具有自动退出总线的功能;

(8)报文不包含源地址或目标地址，仅用标志符来指示功能信息、优先级信息。

协议内容

CAN总线的物理层是将ECU连接至总线的驱动电路。ECU的总数将受限于总线上的电气负荷。物理层定义了物理数据在总线上各节点间的传输过程，主要是连接介质、线路电气特性、数据的编码/解码、位定时和同步的实施标准。

总线竞争的原则

BOSCH CAN基本上没有对物理层进行定义，但基于CAN的ISO标准对物理层进行了定义。设计一个CAN系统时，物理层具有很大的选择余地，但必须保证CAN协议中媒体访问层非破坏性位仲裁的要求，即出现总线竞争时，具有较高优先权的报文获取总线竞争的原则，所以要求物理层必须支持CAN总线中隐性位和显性位的状态特征。在没有发送显性位时，总线处于隐性状态，空闲时，总线处于隐性状态;当有一个或多个节点发送显性位，显性位覆盖隐性位，使总线处于显性状态。

在此基础上，物理层主要取决于传输速度的要求。从物理结构上看，CAN节点的构成如图7-8所示。在CAN中，物理层从结构上可分为三层：分别是物理信号层(Physical Layer Signaling，PLS)、物理介质附件(Physical MediaAttachment，PMA)层和介质从属接口(Media Dependent：Inter-face，MDI)层。其中PLS连同数据链路层功能由CAN控制器完成，PMA层功能由CAN收发器完成，MDI层定义了电缆和连接器的特性。目前也有支持CAN的微处理器内部集成了CAN控制器和收发器电路，如MC68HC908GZl6。PMA和MDI两层有很多不同的国际或国家或行业标准，也可自行定义，比较流行的是ISOll898定义的高速CAN发送/接收器标准。

节点数量

CAN网络上的节点不分主从，任一节点均可在任意时刻主动地向网络上其他节点发送信息，通信方式灵活，利用这一特点可方便地构成多机备份系统，CAN只需通过报文滤波即可实现点对点、一点对多点及全局广播等几种方式传送接收数据，无需专门的“调度”。 CAN的直接通信距离最远可达10km(速率5kbps以下);通信速率最高可达1Mbps(此时通信距离最长为40m)。 CAN上的节点数主要决定于总线驱动电路，目前可达110个;报文标识符可达2032种(CAN2.0A)，而扩展标准(CAN2.0B)的报文标识符几乎不受限制。

CAN的数据链路层

CAN的数据链路层是其核心内容，其中逻辑链路控制(Logical Link control，LLC)完成过滤、过载通知和管理恢复等功能，媒体访问控制(Medium Access control，MAC)子层完成数据打包/解包、帧编码、媒体访问管理、错误检测、错误信令、应答、串并转换等功能。这些功能都是围绕信息帧传送过程展开的。
